SolidWorks建模練習:用放樣、掃描特征做的克萊因瓶子
瀏覽:109日期:2023-12-02 13:54:04
下面給大家介紹的是SolidWorks建模練習:用放樣、掃描特征做的克萊因瓶子,具體繪制步驟如下:

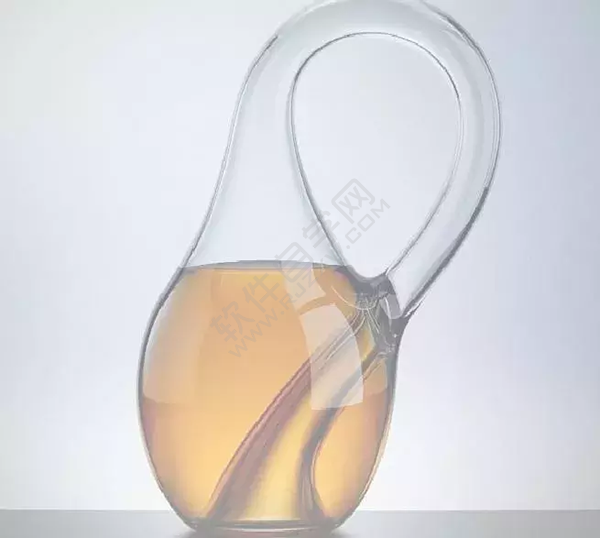

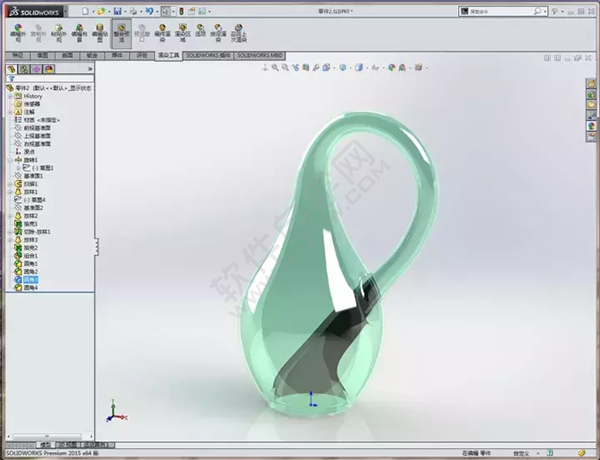

1、效果圖:
建模步驟:
2、前視基準面。工具——草圖工具——草圖圖片。插入圖片。

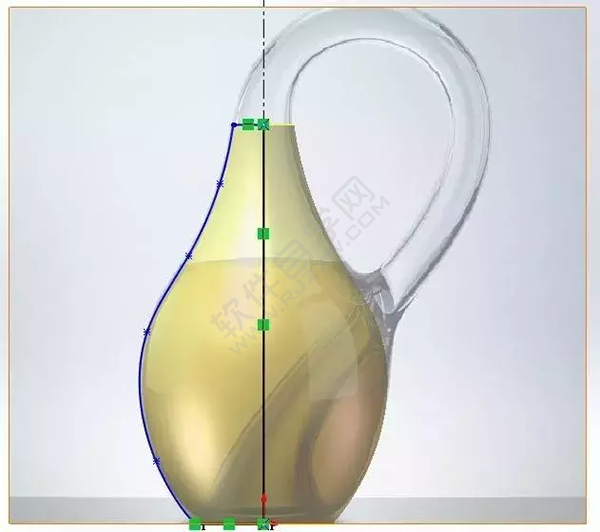

3、把圖片上的瓶底中心拖到到原點處,草繪樣條曲線和直線。

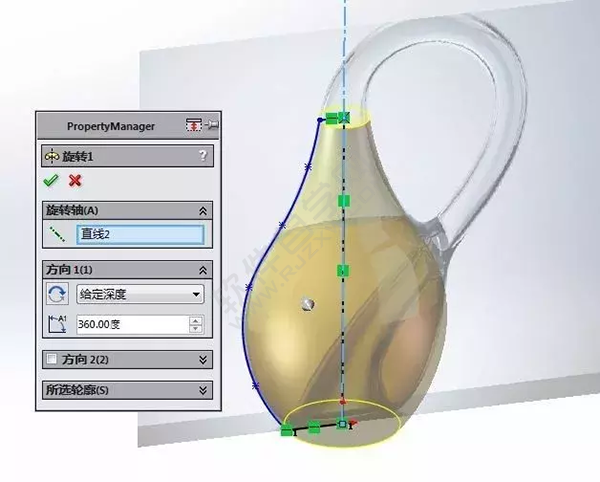

4.旋轉。

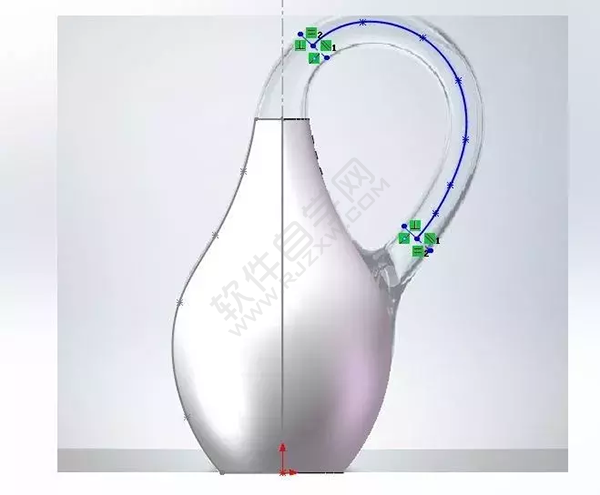

5.前視基準面。顯示草圖1 。先草繪兩條斜線,相等、平行約束。再草繪樣條曲線,兩端與直線垂直,中點約束。

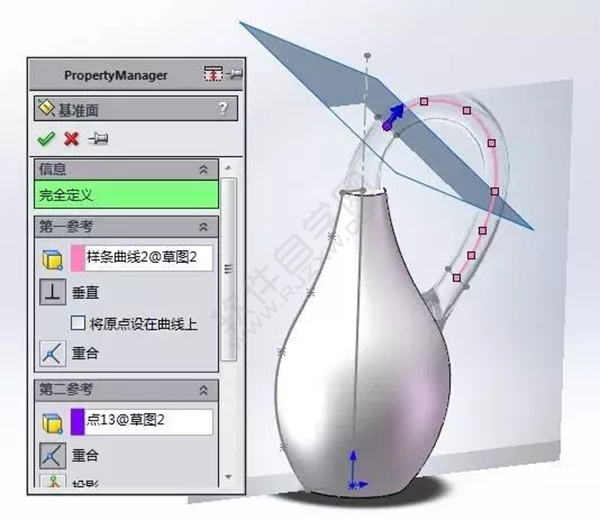

6.新建基準面,參考樣條曲線和它的端點。
以上就是SolidWorks建模練習:用放樣、掃描特征做的克萊因瓶子,希望大家喜歡,請繼續關注好吧啦網。
