solidWorks建模練習拉伸切除一張桌子

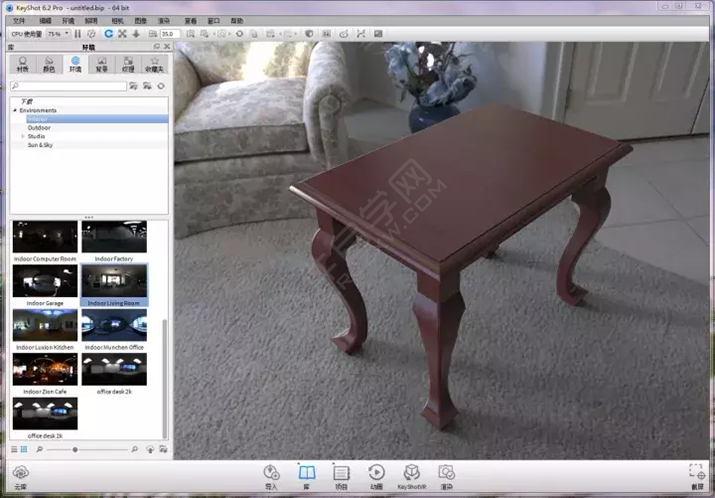

效果圖:
建模步驟:
1.前視基準面,草繪。

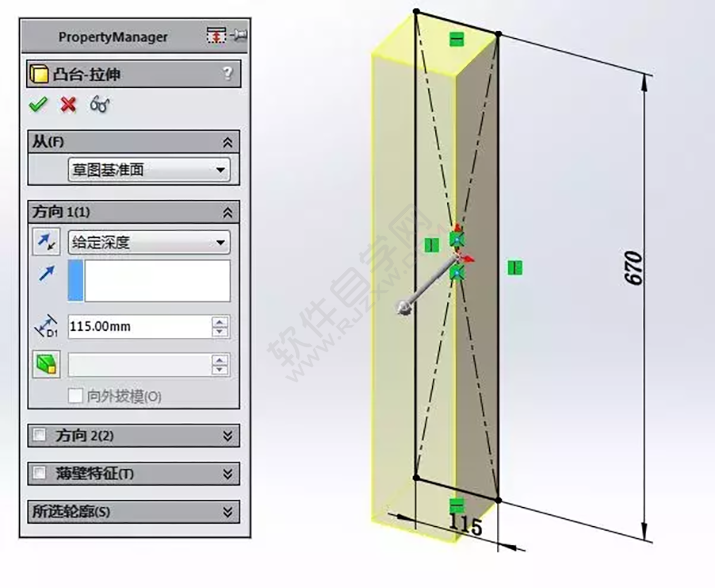

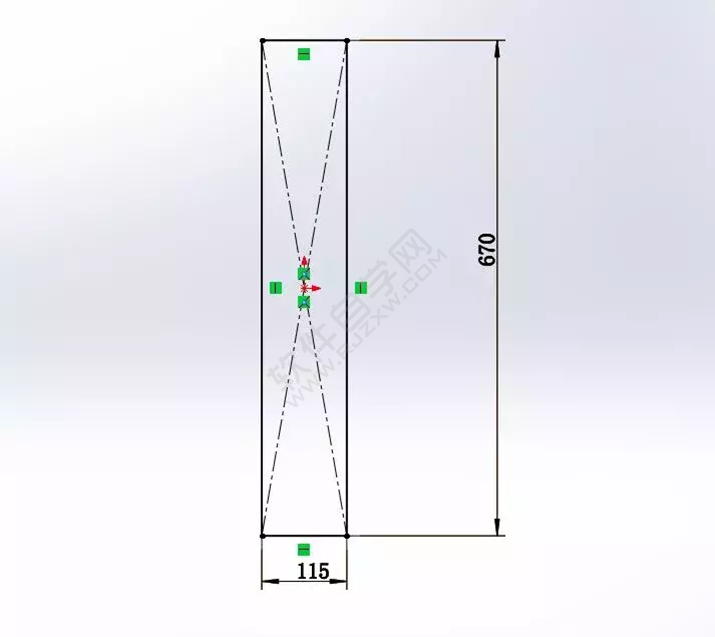

2.拉伸凸臺。深度115 。

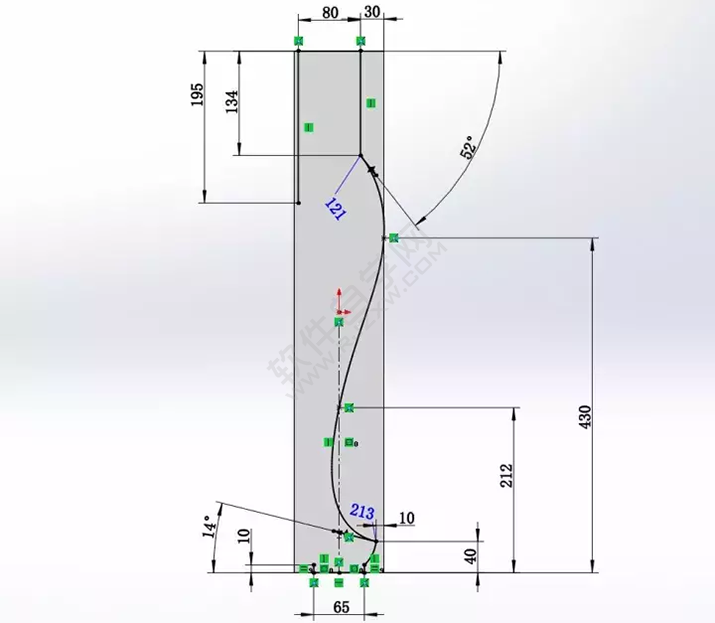

3.前視基準面,草繪。底部是一段圓弧。去掉430上端的重合約束,把控點向左挪一點。不然切除時會出錯。

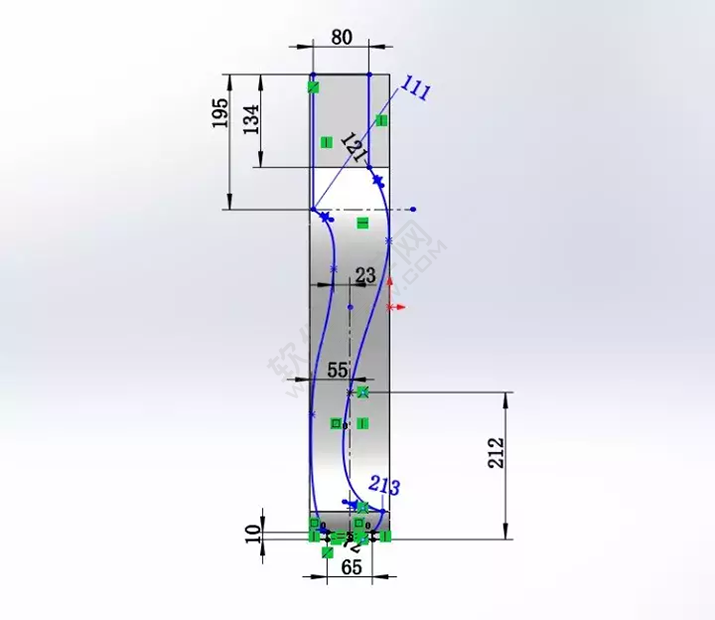

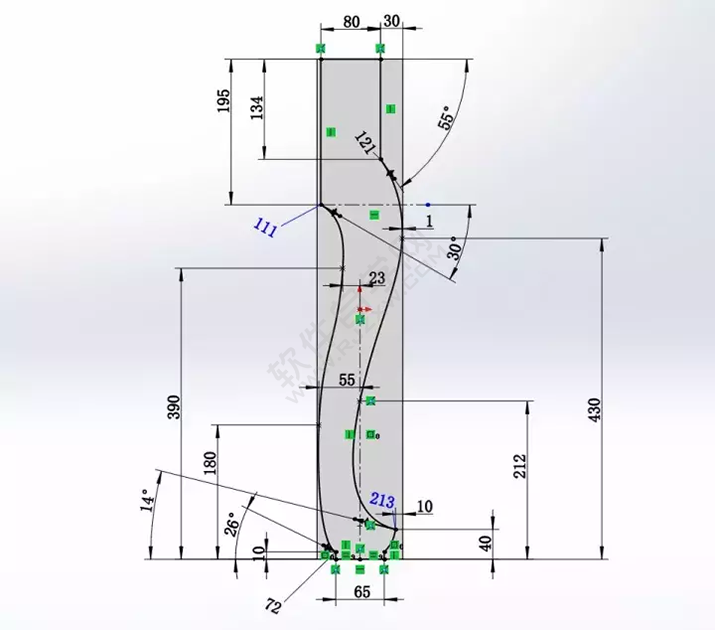

4.草繪左半邊樣條曲線,把右邊上邊的控點挪一下,距離邊線1 。

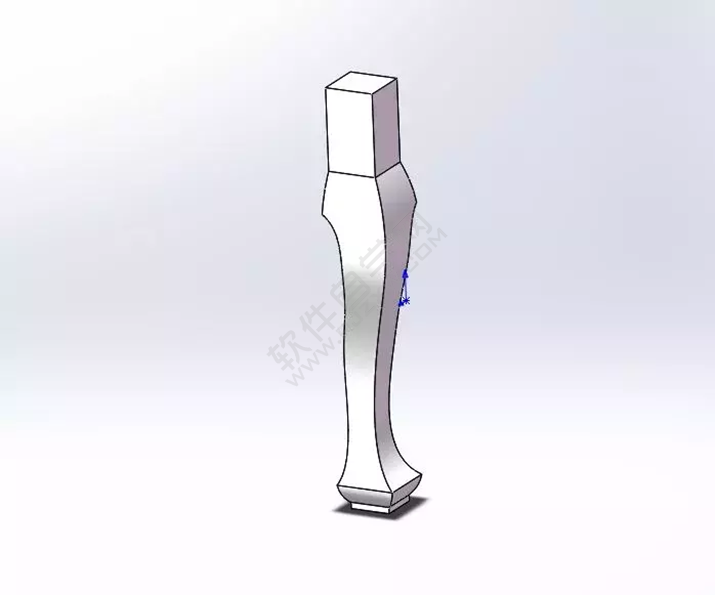

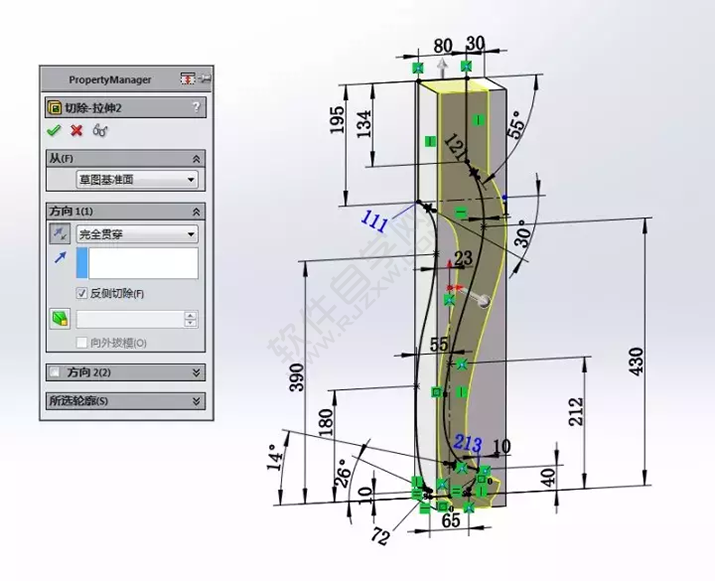

5.拉伸切除,反側切除。

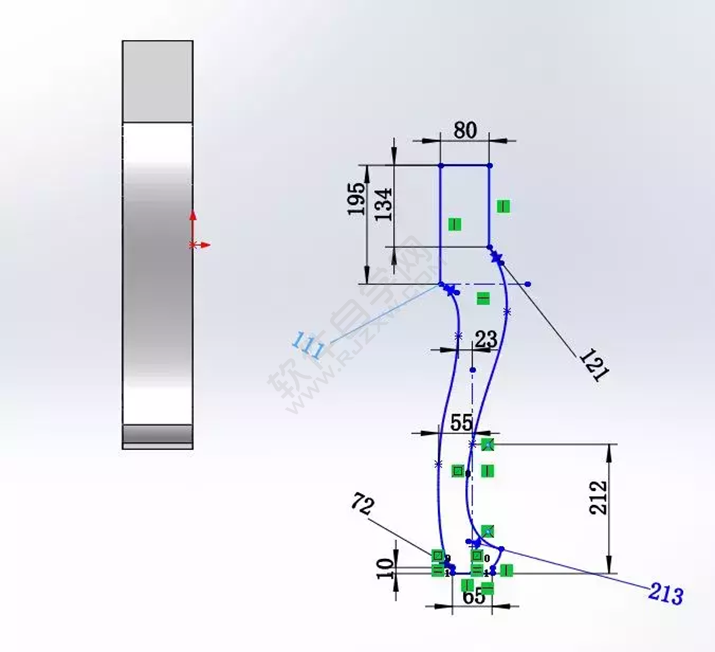

6.右視基準面,把上面第三步的草圖復制過來,按Ctrl鍵移動到實體上。底部中點和中點重合。
7.補全標注,最好完全定義。

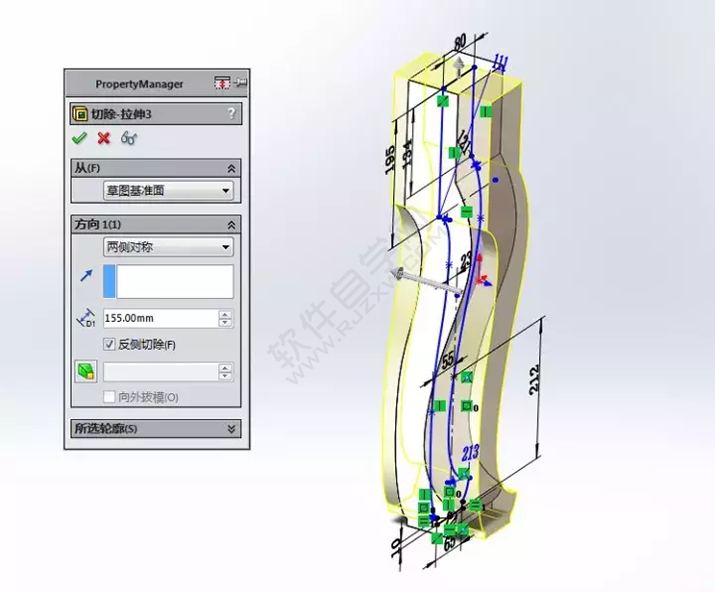

8.拉伸切除,反側切除。
9.圓角,3條邊線,半徑10 。

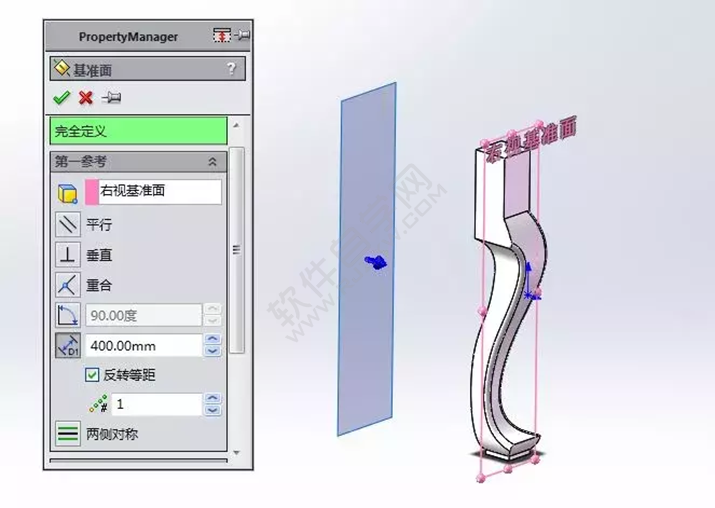

10.新建基準面,距離右視基準面400。

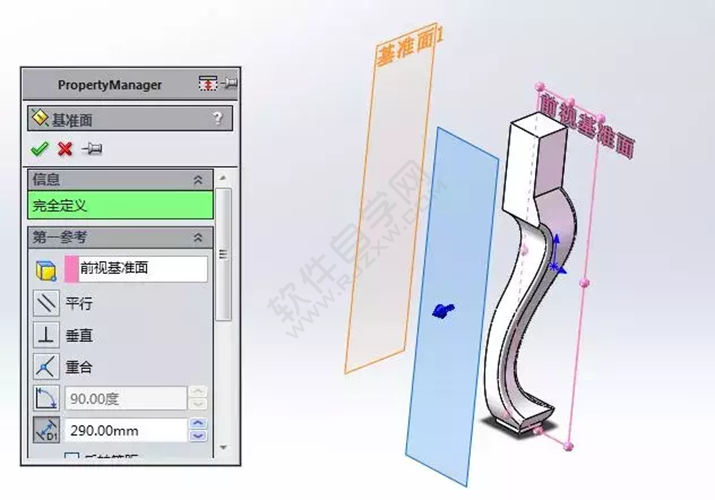

11.新建基準面,距離前視基準面290 。

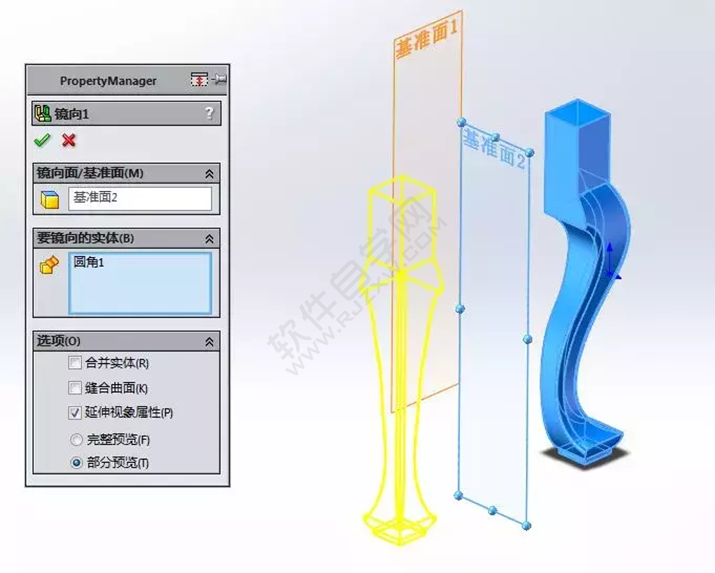

12.鏡像。

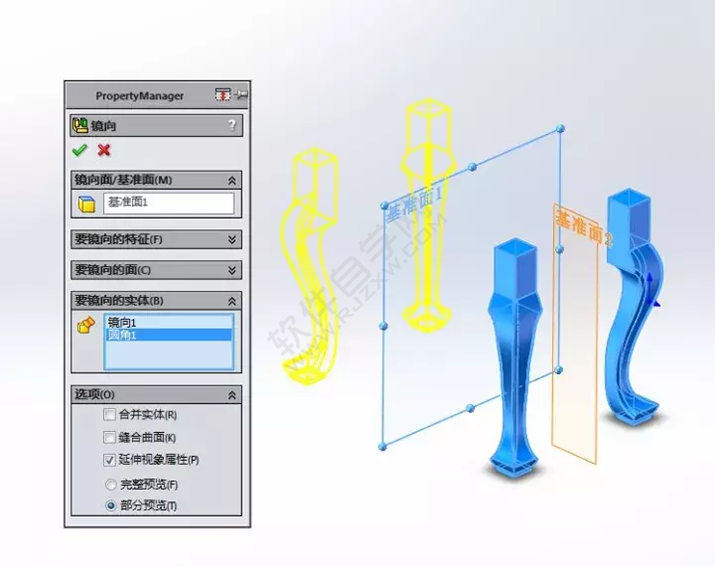

13.鏡像。

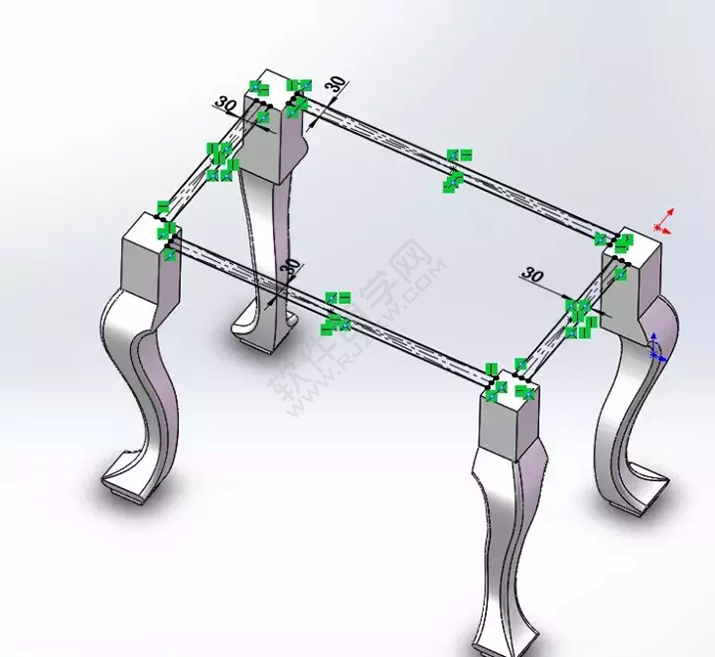

14.點桌腿的頂面,進入草繪,草繪4個矩形。

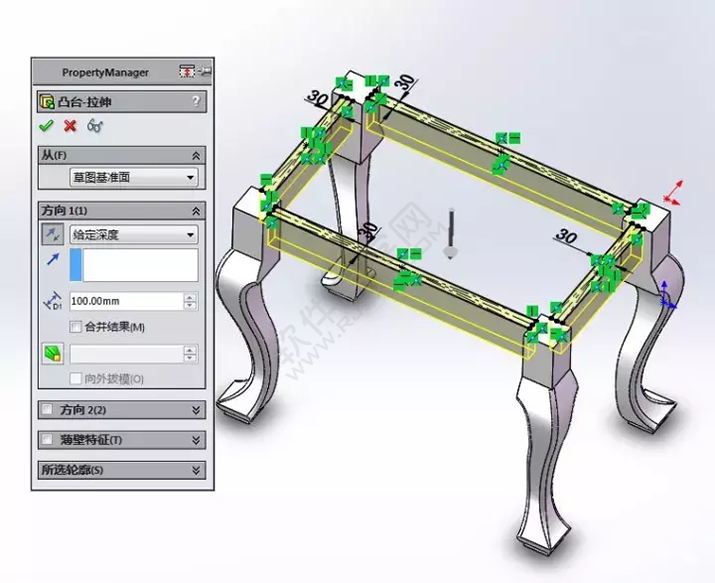

15.拉伸凸臺,深度100 。

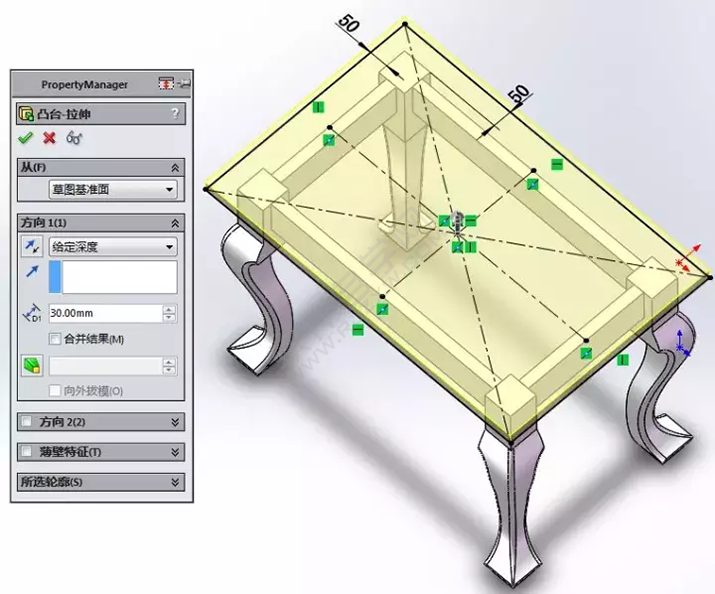

16.還是點桌腿的頂面,進入草繪,草繪矩形。拉伸凸臺,深度30。

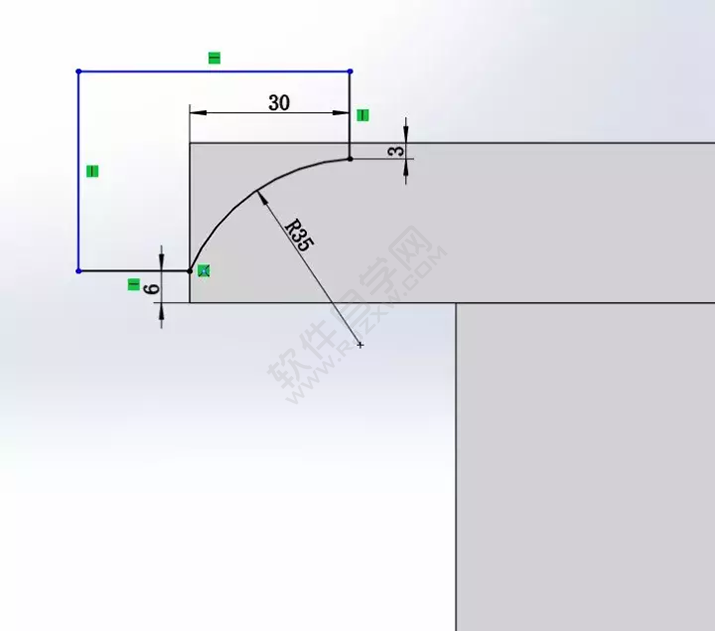

17.點上一步拉伸實體的正面,進入草繪。(輪廓)
18.點桌子頂面,進入草繪,轉換實體引用。(路徑)

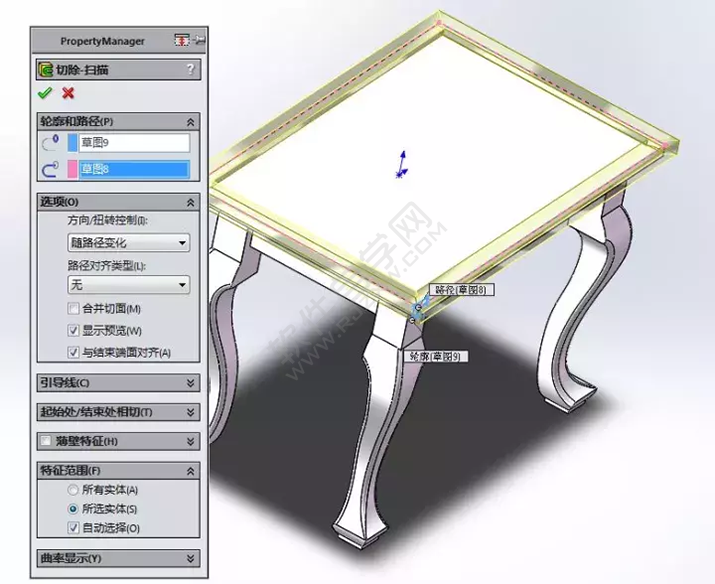

19.掃面切除。
20.渲染,完成。
