用SolidWorks畫一個夾子,用投影曲線來創建。

瀏覽:108日期:2023-12-02 13:52:39
下面給大家介紹的是用SolidWorks畫一個夾子,用投影曲線來創建。具體操作步驟如下:

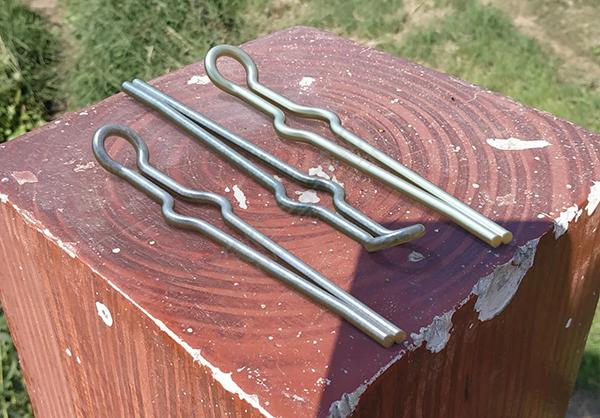

效果圖:

用SolidWorks畫一個夾子,用投影曲線來創建。

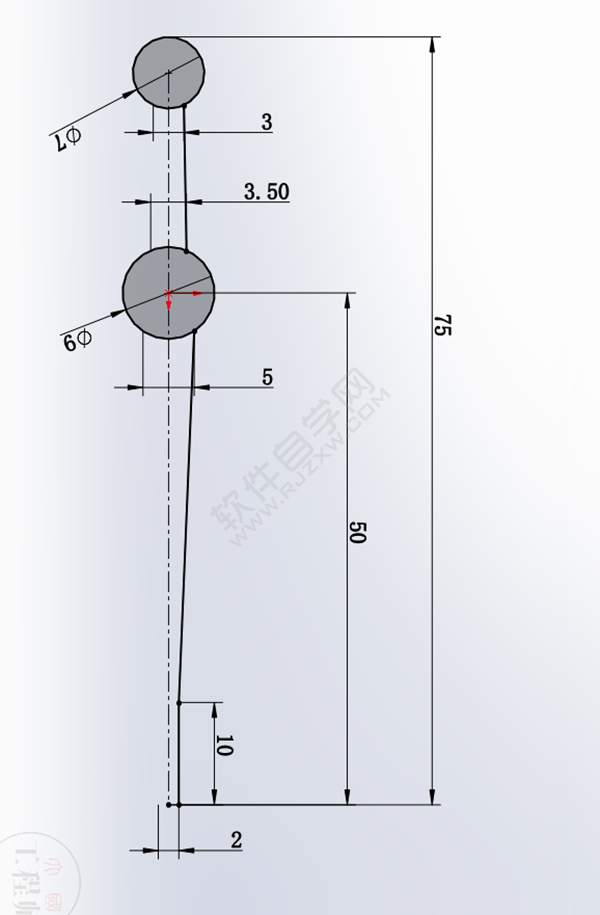

1.在【上視基準面】畫草圖如下,長度:10的直線是一段水平線。

用SolidWorks畫一個夾子,用投影曲線來創建。

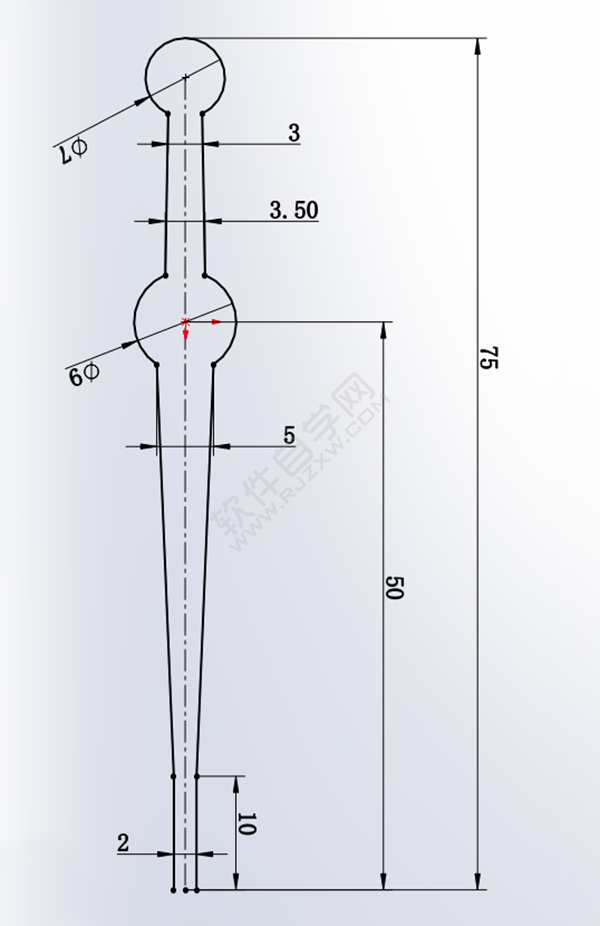

2.鏡像直線,剪裁圓。

用SolidWorks畫一個夾子,用投影曲線來創建。

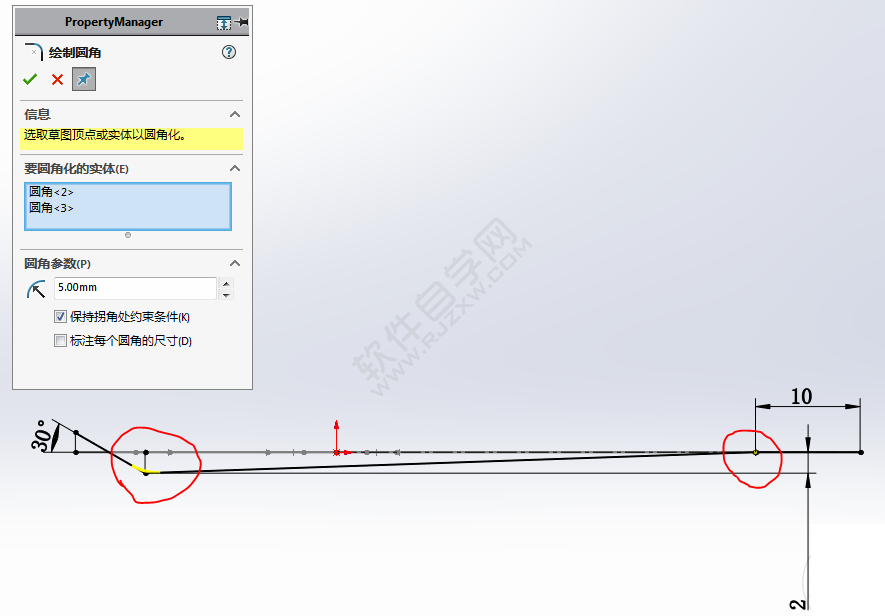

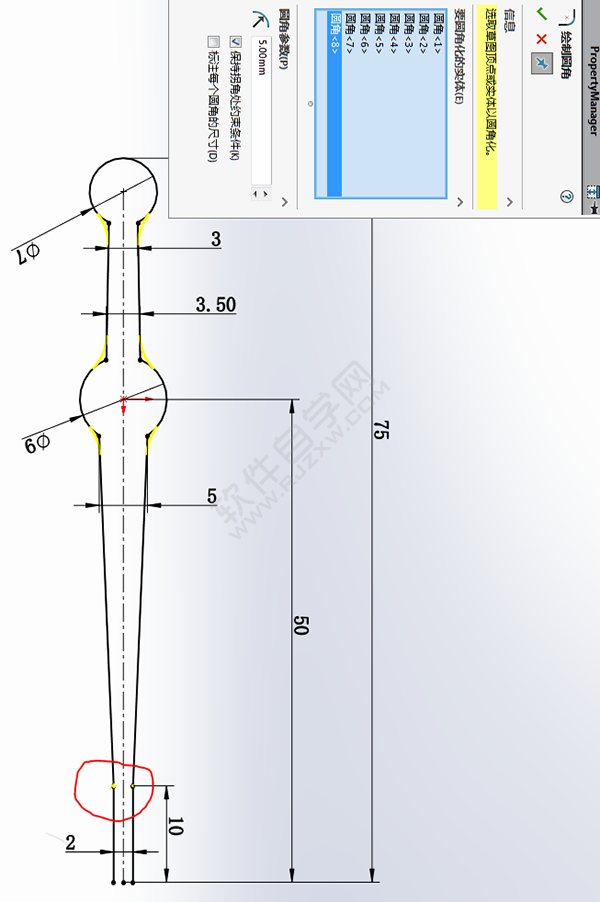

3.添加圓角,半徑:5 。(右側紅圈里也有兩個圓角)

用SolidWorks畫一個夾子,用投影曲線來創建。

4.注意這個圓弧(構造線)和中心線,中心線后面還要用到 。

用SolidWorks畫一個夾子,用投影曲線來創建。

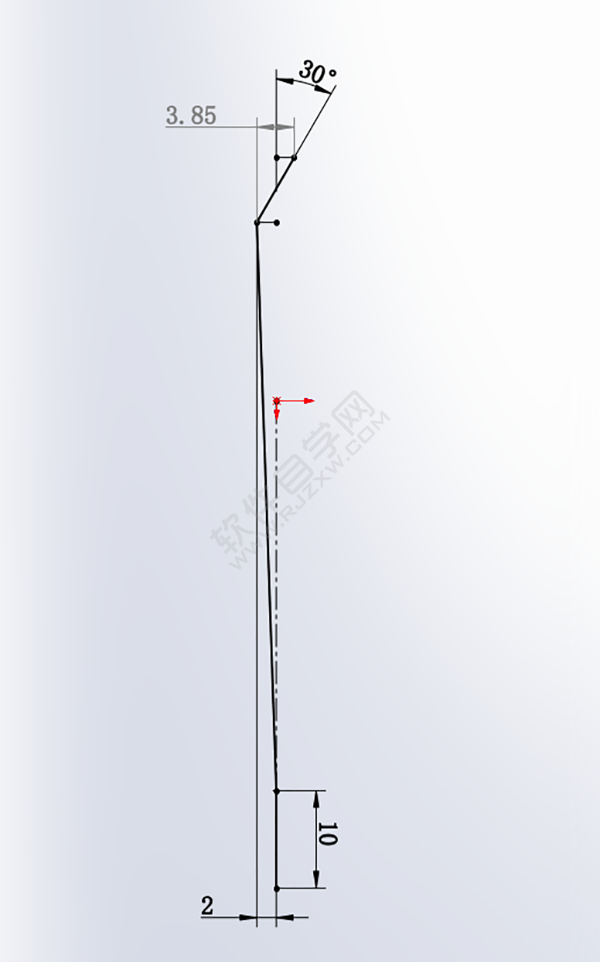

5.在【前視基準面】畫草圖 。(3.85是從動尺寸,不用標注)

用SolidWorks畫一個夾子,用投影曲線來創建。

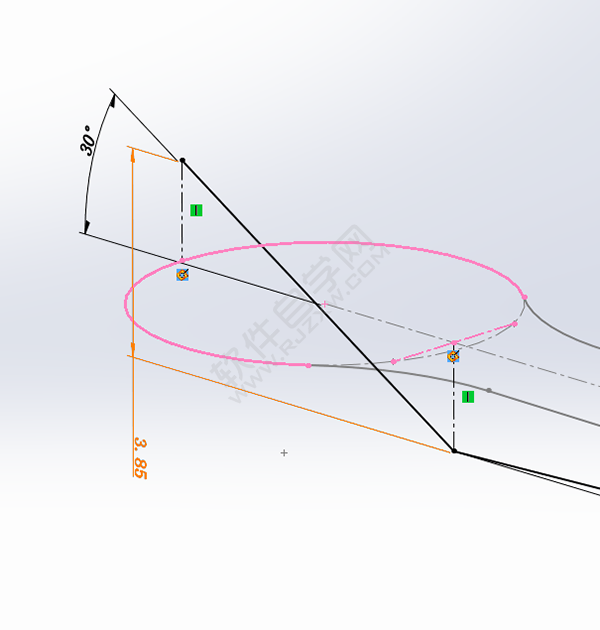

6.畫兩根豎直中心線,端點 與 粉色圓弧、中心線穿透幾何關系 。

用SolidWorks畫一個夾子,用投影曲線來創建。

7.添加兩個圓角,半徑:5 。

用SolidWorks畫一個夾子,用投影曲線來創建。

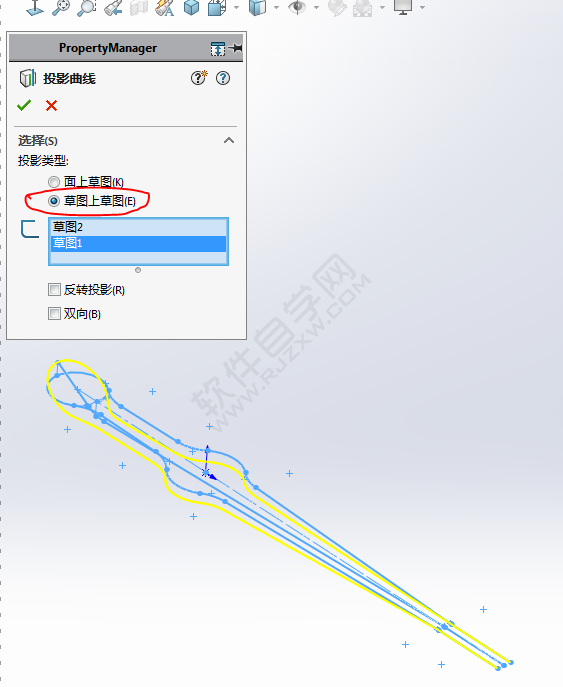

8.【投影曲線】草圖上草圖 。

用SolidWorks畫一個夾子,用投影曲線來創建。

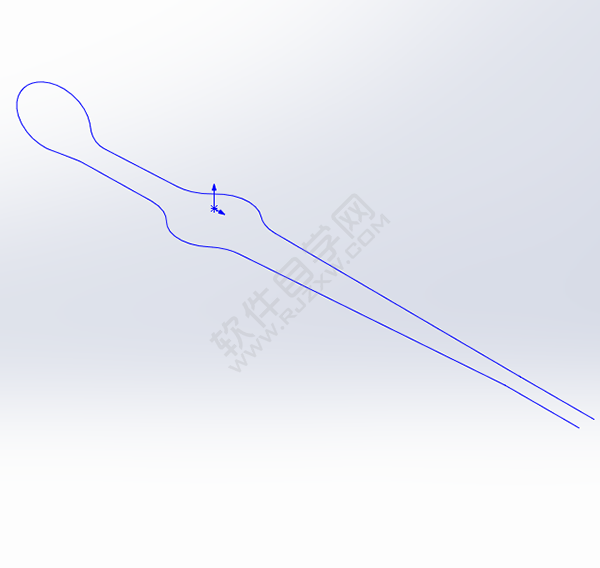

9、這樣投影曲線就得到了。

用SolidWorks畫一個夾子,用投影曲線來創建。

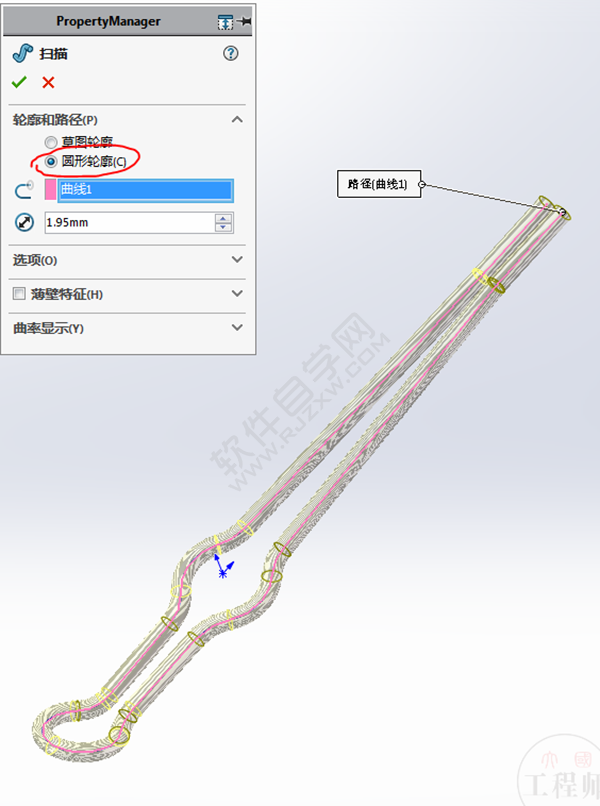

10.【掃描】圓形輪廓,直徑:1.95 。

用SolidWorks畫一個夾子,用投影曲線來創建。

12.完成。

用SolidWorks畫一個夾子,用投影曲線來創建。

以上就是用SolidWorks畫一個夾子,用投影曲線來創建。,希望大家喜歡,請繼續關注好吧啦網。
