圓角或圓形通過二維相切圓弧連接兩個對象，或者在三維實體的相鄰面之間創建圓形過渡。

內角點稱為圓角，外角點稱為外圓角；這兩種圓角均可使用 FILLET 命令創建。

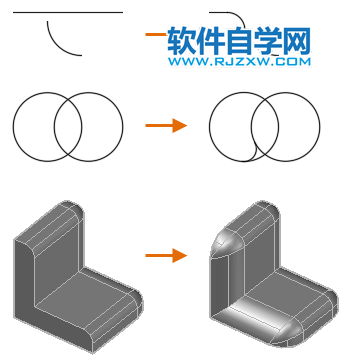

可以選擇以下對象類型來定義圓角或外圓角：

二維多段線三維實體和曲面（在 AutoCAD LT 中不可用）圓弧圓橢圓和橢圓弧直線射線樣條曲線構造線

注： 作為插入圓弧的替代方法，可使用 BLEND 命令通過相切樣條曲線連接兩個對象。

將圓角或外圓角添加到二維多段線

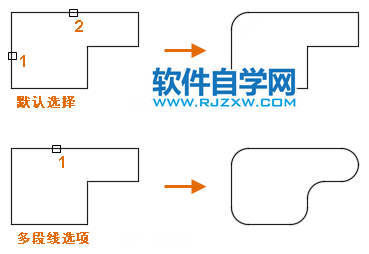

可以使用單個命令將圓角或外圓角插入二維多段線的單個頂點或所有頂點。使用“多段線”選項將圓角或外圓角添加到多段線的每個頂點。

注： 還可以對多組對象的圓角或外圓角使用“多個”選項，而無需退出命令。

您可以將圓角或外圓角添加到多段線，方法是將當前圓角半徑設置為非零值，并選擇兩條相交的線段。選定線段之間的距離長度必須足以適應圓角半徑，否則將無法插入圓弧。如果選定線段被圓弧段隔開，將刪除該圓弧段并使用新的圓弧段進行替換。

如果當前圓角半徑設置為 0 并且兩條選定線段被圓弧段隔開，將刪除該圓弧段，并延伸兩條線段，直到它們相交。

注： 開放多段線的起始線段和終止線段形成圓角會生成閉合的多段線。外圓角平行線

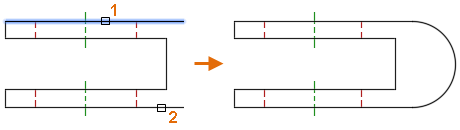

可以創建相切于兩條平行線、射線或參照線的圓角。當前圓角半徑將被忽略，并調整為兩個選定對象之間的距離。選定對象必須位于同一平面。

第一個選定的對象必須是直線或射線，而第二個對象可以是直線、射線或參照線。

修剪和延伸對象

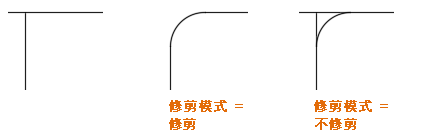

默認情況下，用于定義圓角或外圓角的選定對象將被修剪或延伸到生成的圓弧。可以使用“修剪”選項指定是更改選定的對象還是不作更改。

如果“修剪”選項處于啟用狀態，并且多段線的兩條線段處于選中狀態，則添加的圓角或外圓角將與多段線連接作為圓弧段。
