下面給大家介紹的是用UG怎么畫齒輪的方法，喜歡的朋友可以一起來關注好吧啦網學習UG知識。

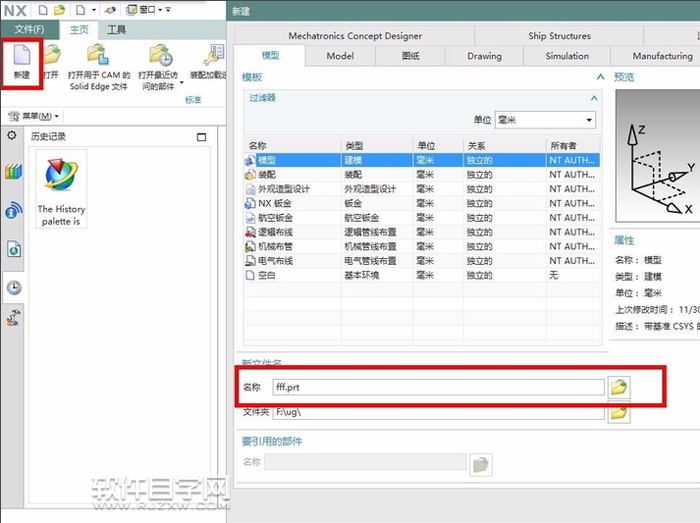

第1步、打開UGNX10軟件，點擊新建，點擊模型，設置名稱點擊確定。

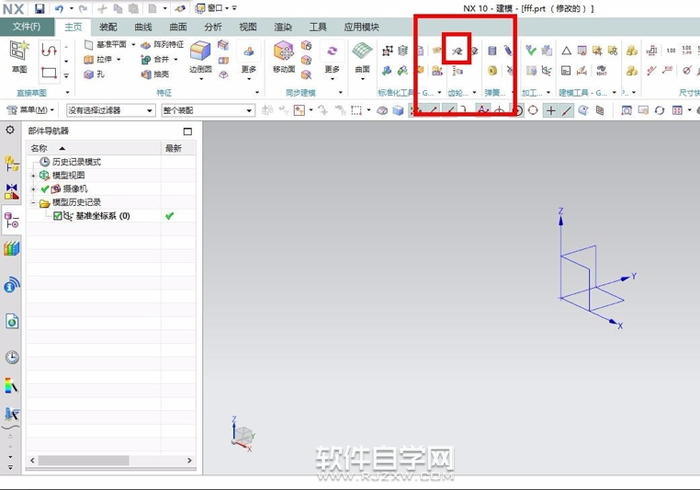

第2步、點擊功能欄上面的齒輪圖標，開始創建。

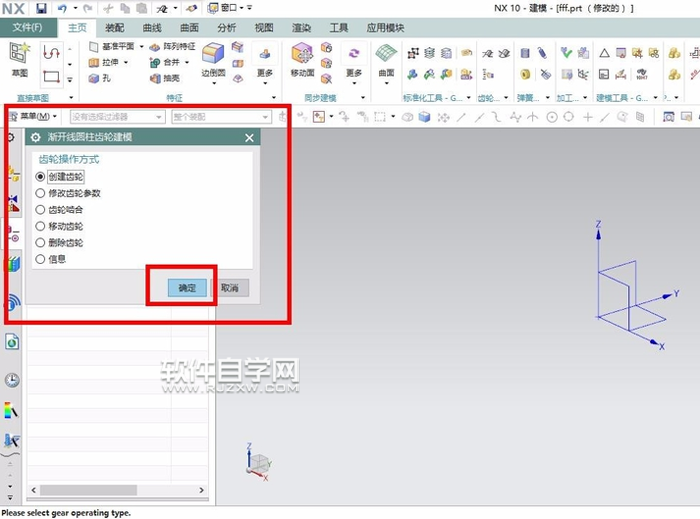

第3步、點擊創建齒輪。點擊確定。

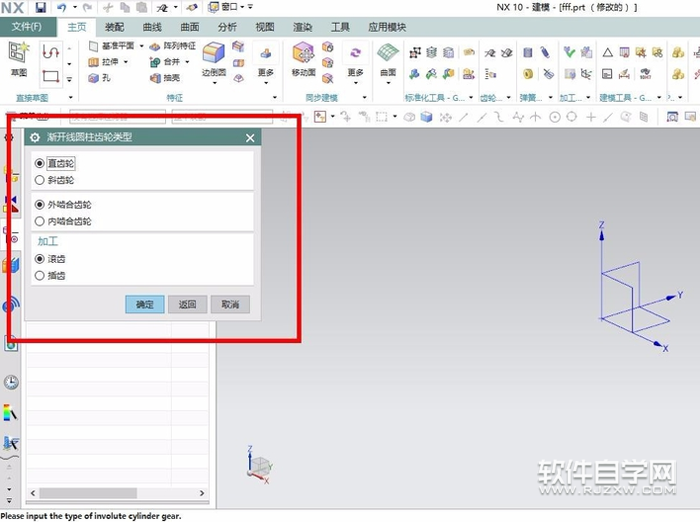

第4步、選擇直齒輪，點擊滾齒加工，外端合齒輪。

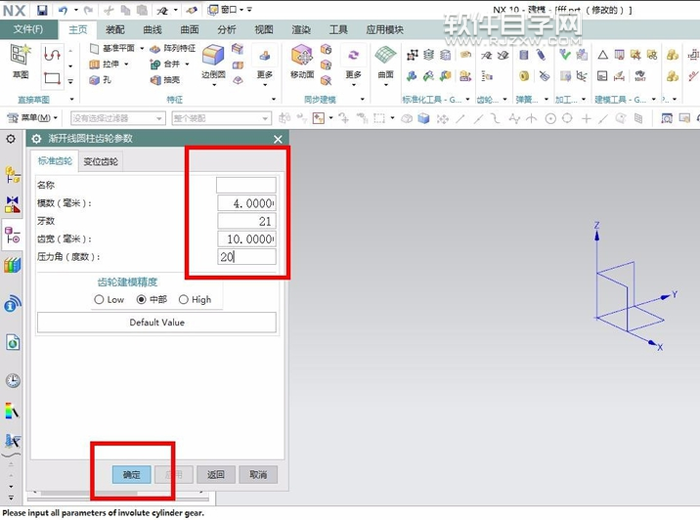

第5步、設置模數參數，牙數，齒寬，壓力角。，設置中部，點擊確定。

第6步、設置定制的截面。

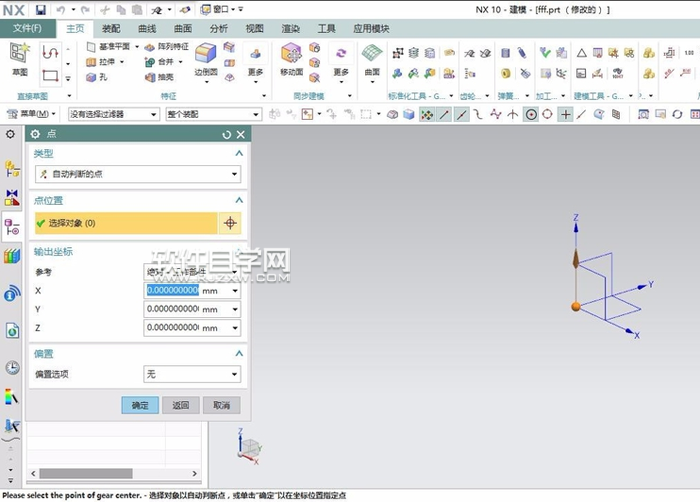

第7步、點擊插入點，插入不了就不處理了。

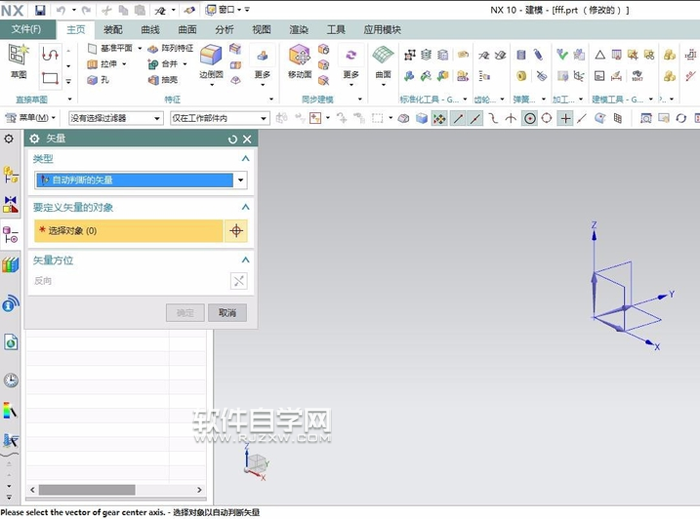

第8步、然后設置好了，

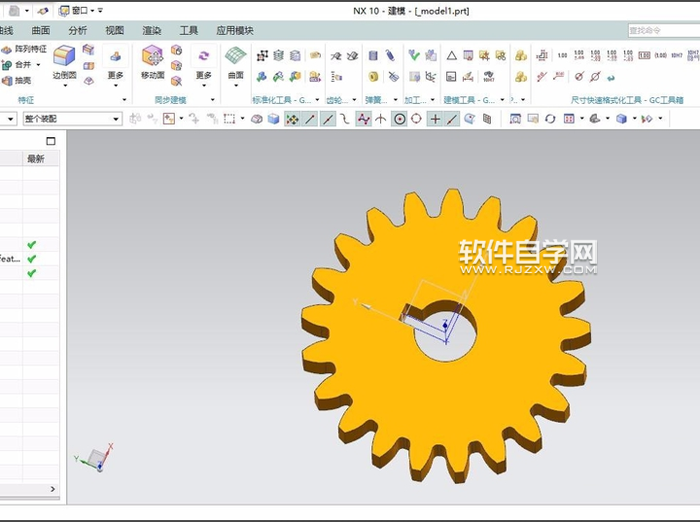

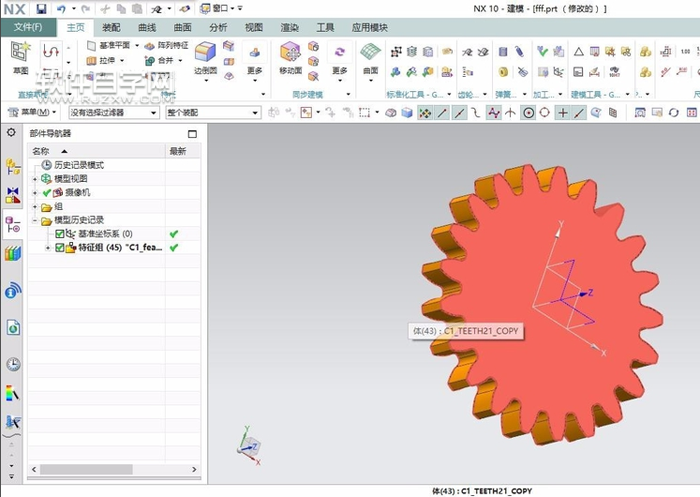

第9步、在里面開個口，然后就繪制出來了。

以上就是用UG怎么畫齒輪，希望大家喜歡，請繼續關注好吧啦網。
