下面給大家介紹的是SolidWorks變半徑的圓角怎么做，喜歡的朋友可以一起來關注好吧啦網學習更多的SolidWorks知識哦！

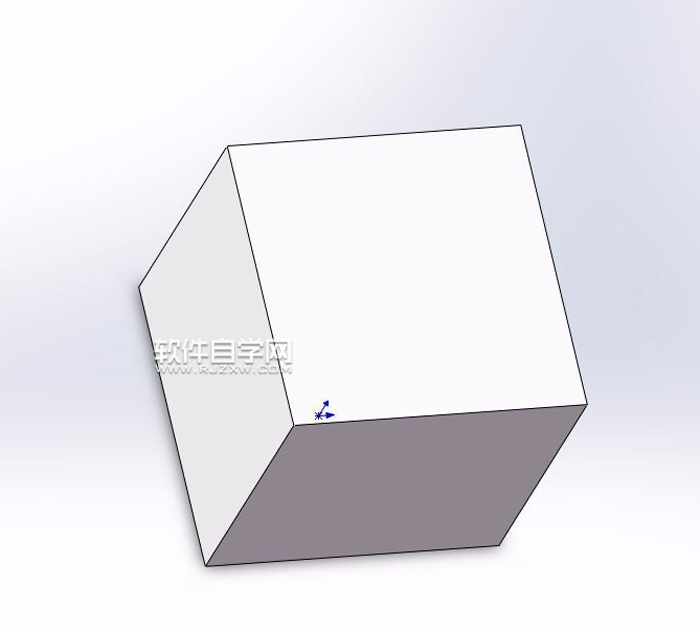

第1步、打開SolidWorks軟件，繪制一個正方形的零件圖出來。

第2步、點擊圓角功能，選擇變半徑。

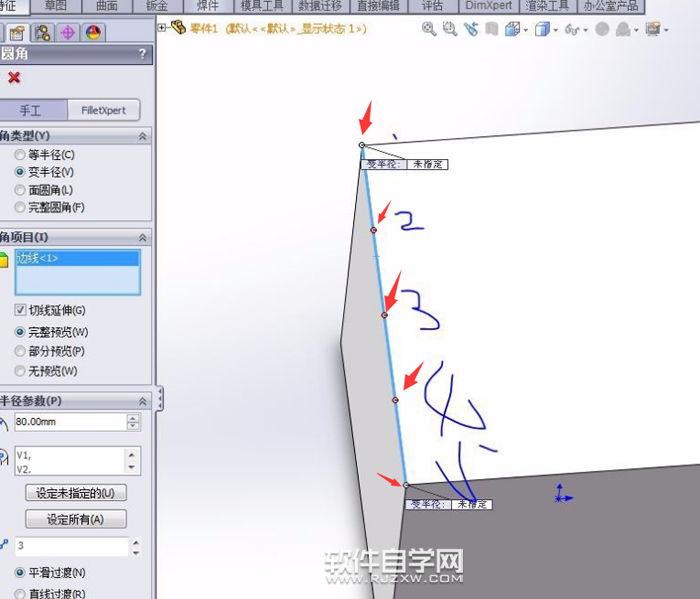

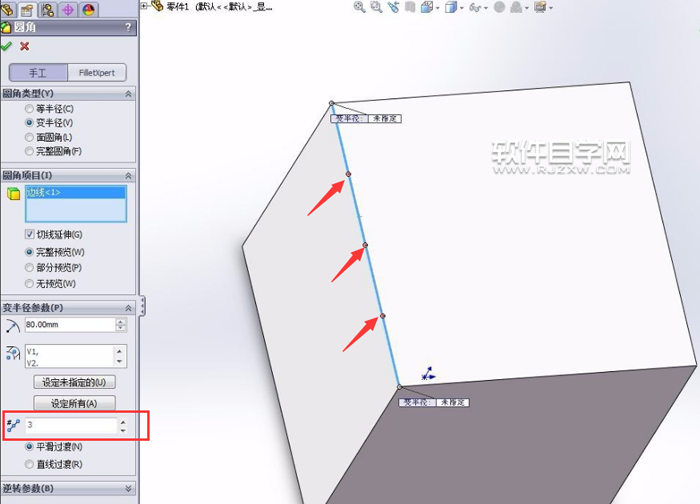

第3步、選擇要倒圓角的邊線，設置3等分。

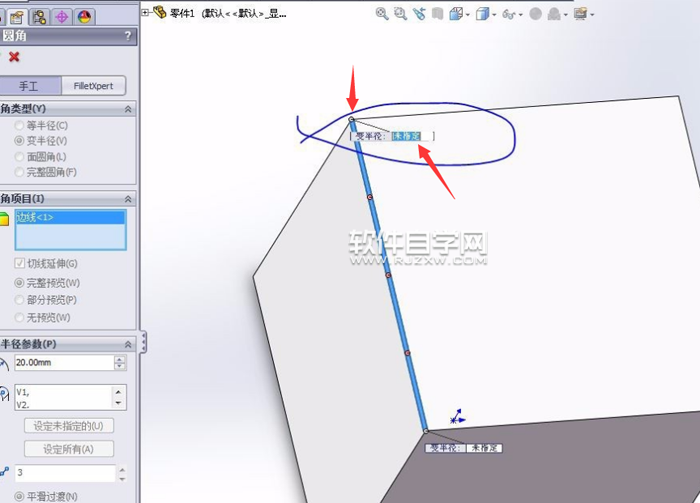

第4步、設置第一個變半徑的參數。

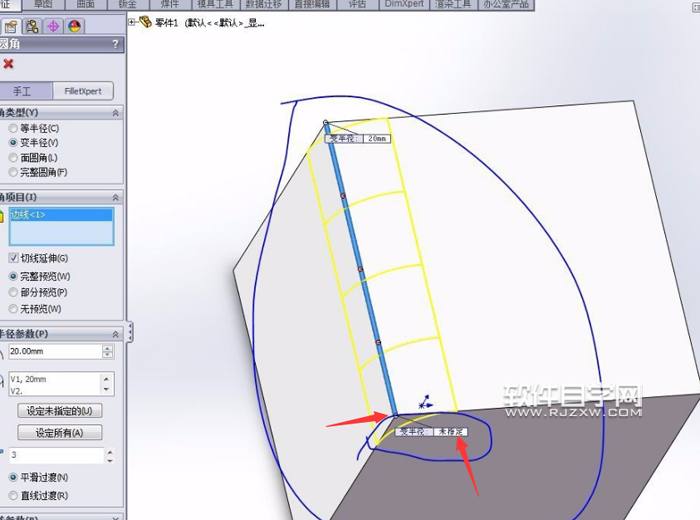

第5步、然后設置最后一個點的參數。

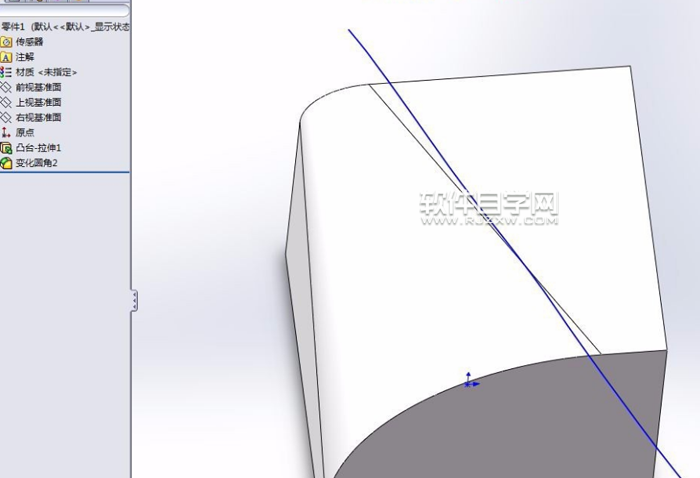

第6步、這樣就倒出了不同大小的圓角出來了。

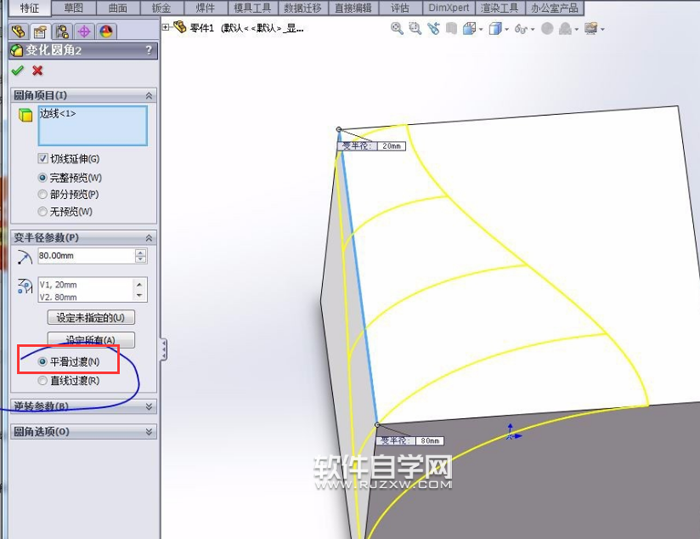

第7步、如果要過濾一下。就點平滑過渡。

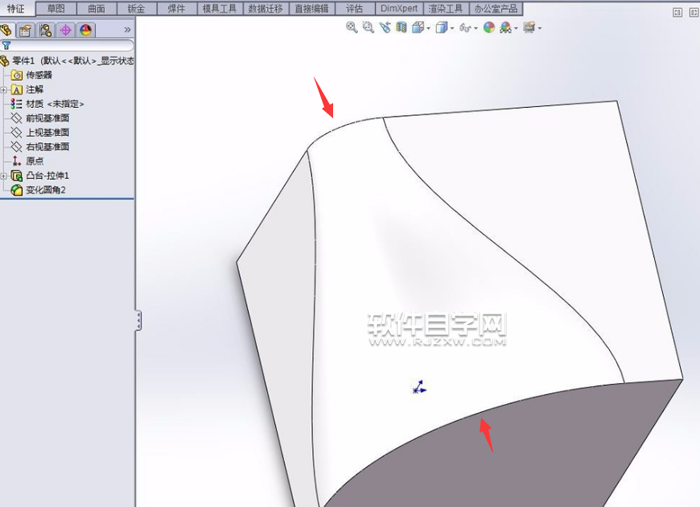

第8步、效果就更好看了。

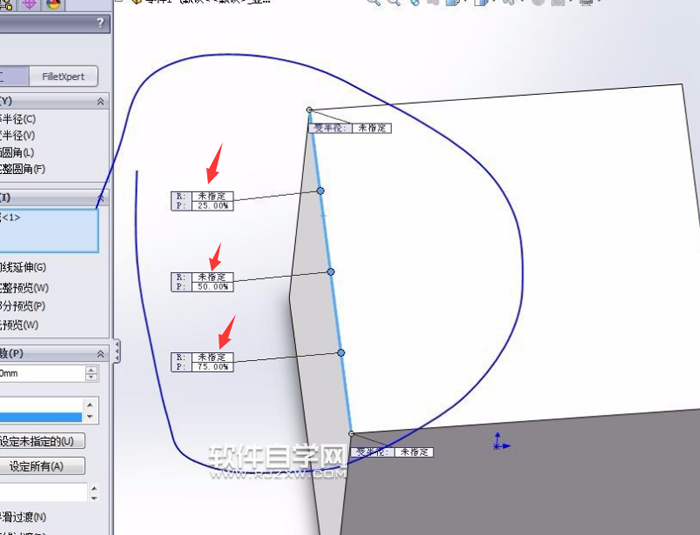

第9步、同可以設置百分比的參數來設置。

第10步、比如第一個百分之多少。點的比例有你自已來設置，效果有會不一樣哦。

以上就是SolidWorks變半徑的圓角怎么做，希望大家喜歡，請繼續關注好吧啦網。
