下面給大家介紹cad的箭頭怎么畫或是CAD如何畫箭頭的方法，想學習的可以一起來看看。

第1步、打開CAD軟件，新建文件，利用多段線畫箭頭。

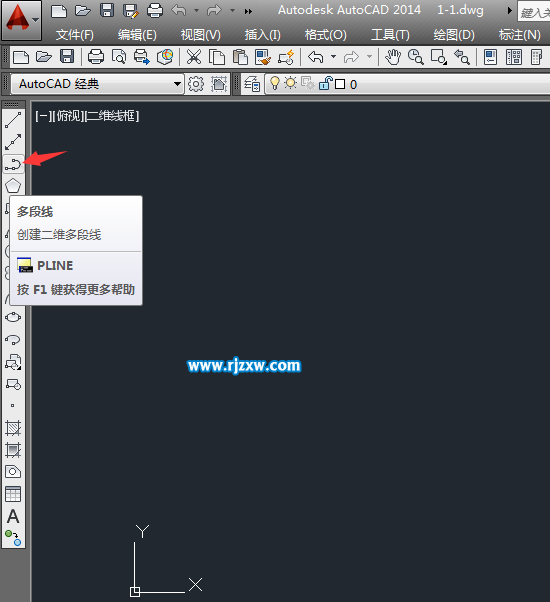

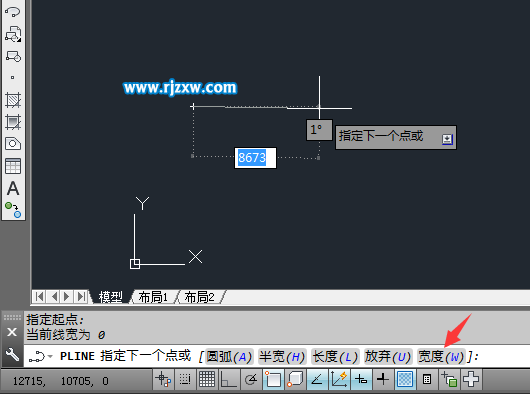

第2步、點擊多段線工具，點擊繪圖區一下，作為起點。進行PLINE命令，點擊寬度。或是輸W空格。

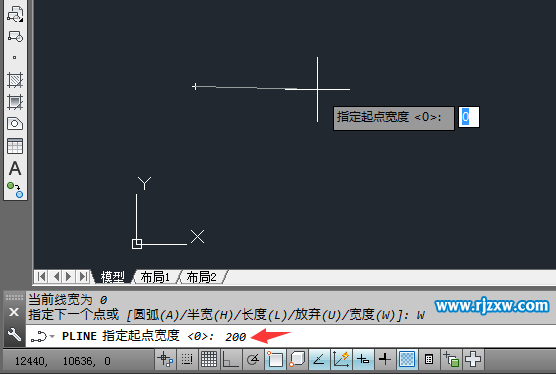

第3步、設置起點寬度為200，空格確定。

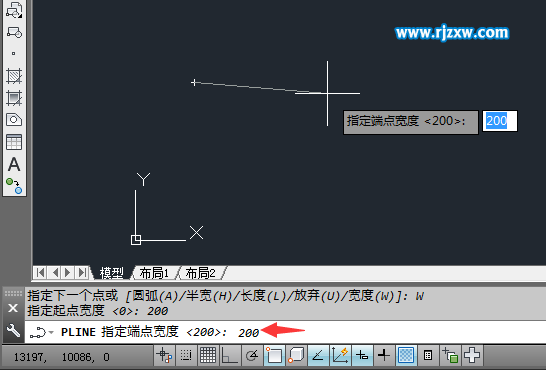

第4步、設置端點寬度為200，空格確定。

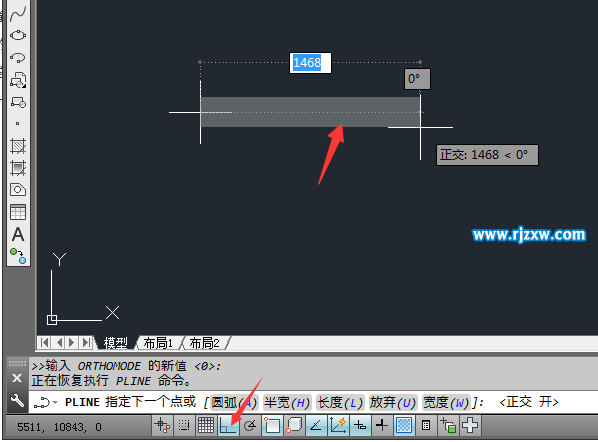

第5步、按F8打開正交模式，繪制一個1500mm的長度出來。

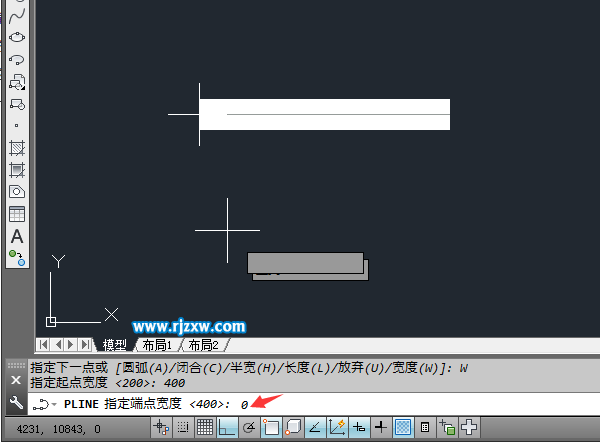

第6步、然后同樣的方法，設置寬度的起點為400，空格，再設置端點寬度為0，空格。

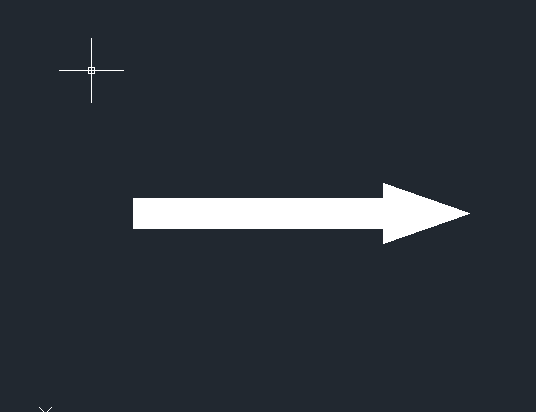

第7步、就這樣用CAD多段線就繪制好一個箭頭。
