內容簡介：本節視頻教程主要學習的是UGNX5.0實體建模建模綜合實例的電表盒造型,本節主要用到的命令有：新建命令,草繪命令,矩形命令,拉伸命令,墊片命令,圓角命令,法向除料命令等等

簡要操作步驟：

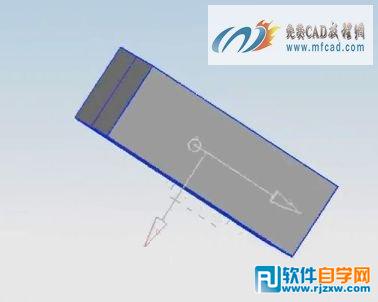

第一步 運行UGNX5.0軟件，選擇新建命令出現文件新建對話框，輸入名稱點擊確定。選擇草繪命令出現創建草圖對話框選擇草繪面，點擊確定。選擇矩形命令選擇兩點創建矩形方式，繪制矩形。選擇完成草圖。選擇拉伸命令出現拉伸對話框，選擇我們繪制的草圖為拉伸截面，輸入拉伸深度點擊確定。如圖所示：

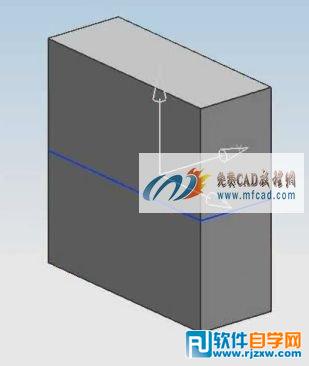

第二步 選擇UGNX5.0創建草圖命令出現創建草圖對話框選擇草繪面點擊確定，選擇矩形命令繪制矩形，選擇完成草圖，繼續選擇草圖命令出現創建草圖對話框，選擇草繪面點擊確定，選擇矩形命令繪制矩形，選擇完成草圖，繼續選擇草圖命令繪制矩形創建草圖選擇完成草圖，如圖所示：

第三步 選擇線框顯示，選擇墊片命令出現墊片對話框，設置墊片對話框參數，創建墊片。繼續選擇墊片命令創建墊片，在拉伸體的六個面上創建墊片，選擇創建草圖命令出現創建草圖對話框選擇草繪面點擊確定選擇矩形命令創建矩形，選擇圓角命令創建倒圓角，點擊完成草圖，選擇法向除料命令出現法向除料對話框選擇深度。創建電表箱的步驟我們就不一一展示了創建完成的電表箱如圖所示：

保存文件

以上就是UG電表盒造型，希望大家喜歡，請繼續關注好吧啦網。
