下面給大家介紹的是CAD節點設置捕捉連線，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD初學入門教程。

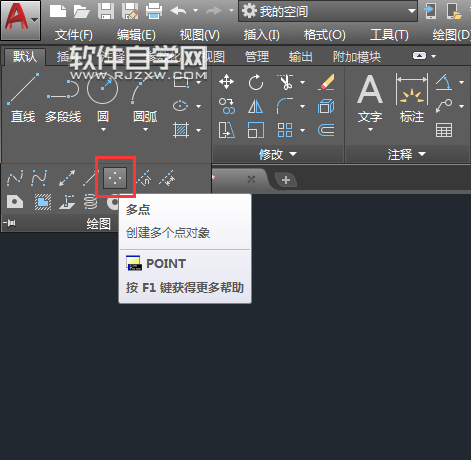

第1步、打開CAD2019軟件，點擊多點工具。

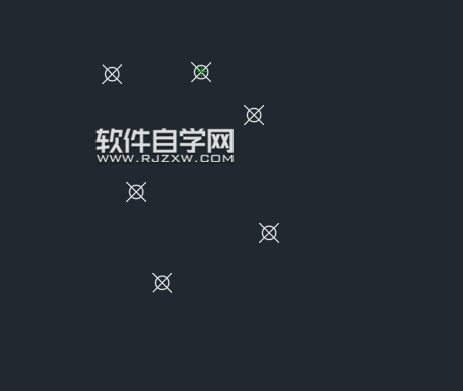

第2步、繪制一個多點出來，效果如下：

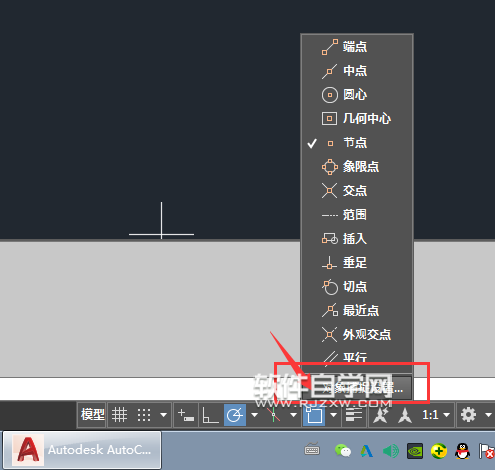

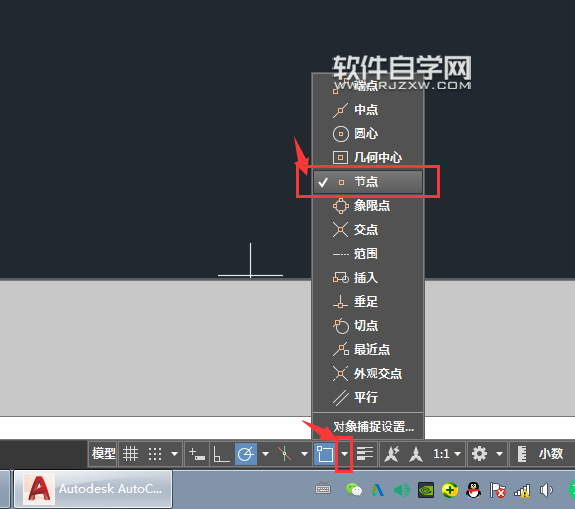

第3步、然后點擊對象捕捉對象的小三角形，在節點前進行打勾。

第4步、或者是點擊對象捕捉設置。

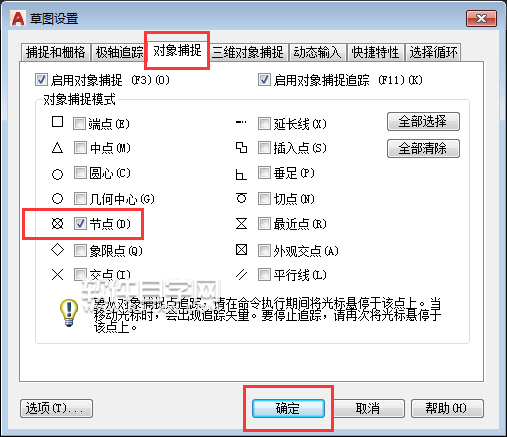

第5步、在草圖設置里面的對象捕捉，找到節點前面打勾也是一樣的。

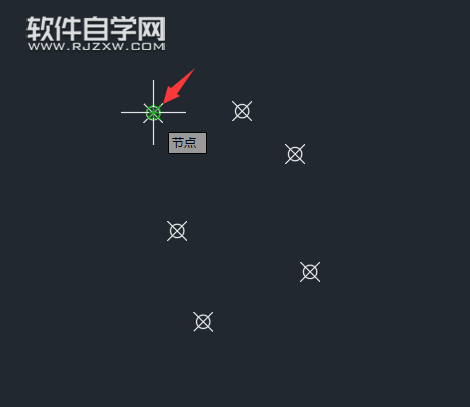

第6步、然后使用直線工具，就可以捕捉節點了。就可以把節點用直線連接起來。

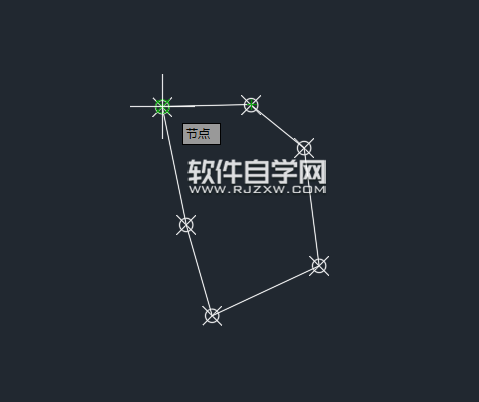

第7步、連接的效果如下：
