CAD怎么隱藏標注尺寸線

瀏覽:84日期:2023-12-12 11:41:04
在CAD標注中,很多新人問CAD怎么隱藏標注尺寸線,對于這個問題,我編輯了下面的文章教程,喜歡新人們通過下面的CAD隱藏標注尺寸線的方法,希望能幫你解決這個問題。

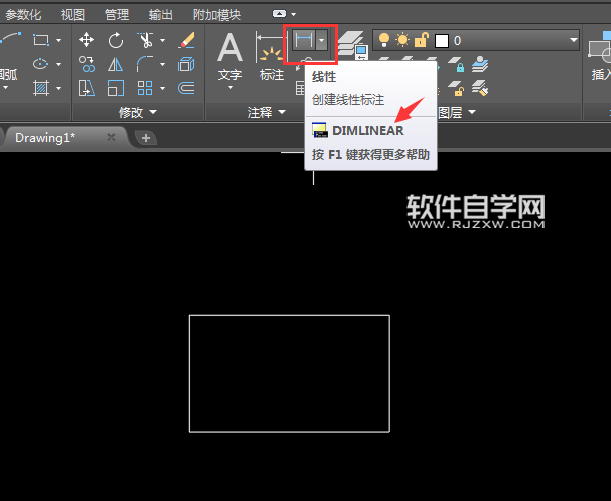

第1步、打開autoCAD2019軟件,使用矩形工具,繪制一個矩形出來,然后再注釋選項里面,使用創建線性標注或是用DIMLINEAR線性標注命令。

CAD怎么隱藏標注尺寸線

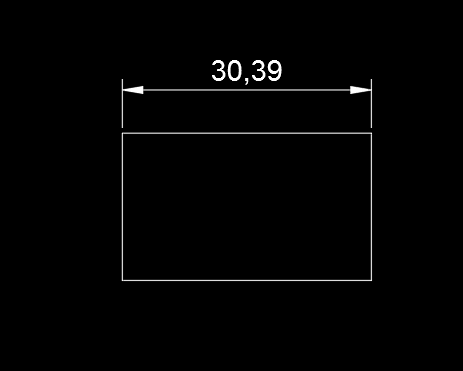

第2步、繪矩形進行標注一下。這樣就顯示出來了矩形的尺寸。如下面的30.39哦。我們要求的是隱藏標注尺寸。

CAD怎么隱藏標注尺寸線

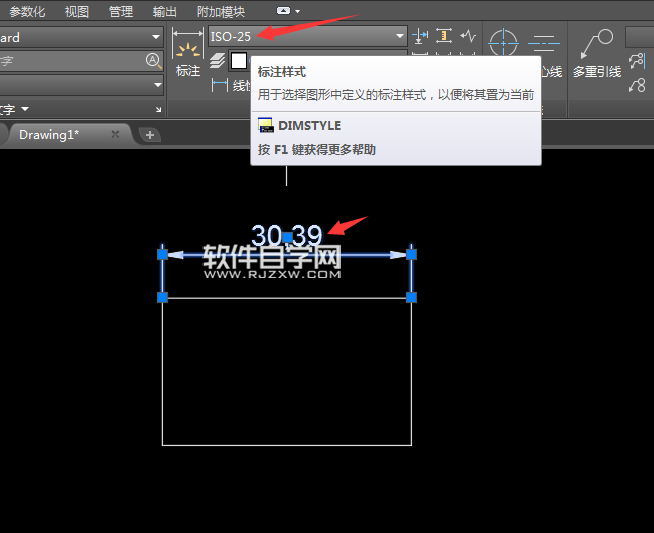

第3步、要隱藏標注尺寸線,就要了解他是用的什么標注樣式。選中標注尺寸。就可以看到使用的是ISO-25的標注樣式。

CAD怎么隱藏標注尺寸線

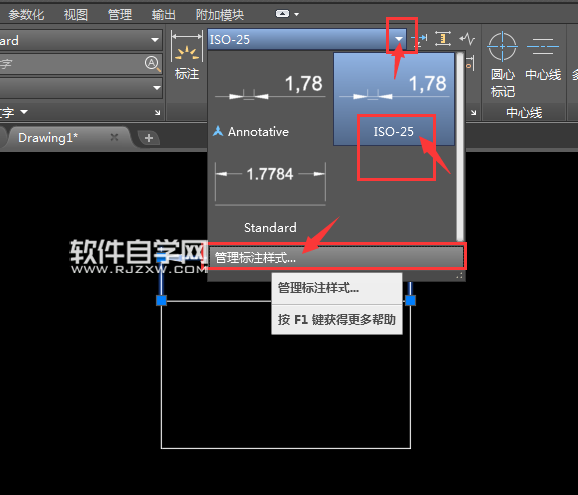

第4步、點擊標注樣式小三角形進入,點擊ISO-25,再點擊管理標注樣式,進來修改。也就是說所有的標注樣式都是從這里進來新建或是修改的。

CAD怎么隱藏標注尺寸線

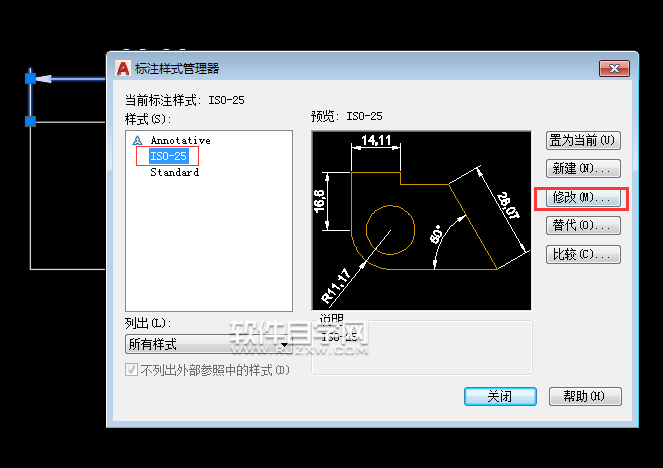

第5步、然后彈出標注樣式管理器,在樣式表中,選中要修改的ISO-25的樣式,點擊右邊的修改。

CAD怎么隱藏標注尺寸線

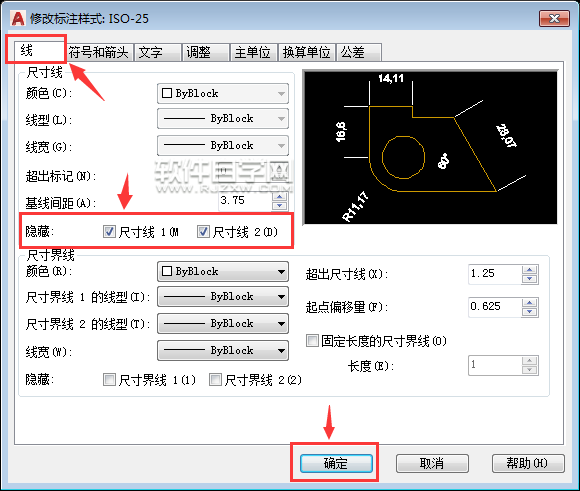

第6步、進入修改標注樣式:ISO-25,點擊線的分類。就可以看到尺寸了。在下面看到隱藏 尺寸線1與尺寸線2。在他們之前勾選上。那就可以隱藏尺寸線了。設置好后,點擊確定設置。

CAD怎么隱藏標注尺寸線

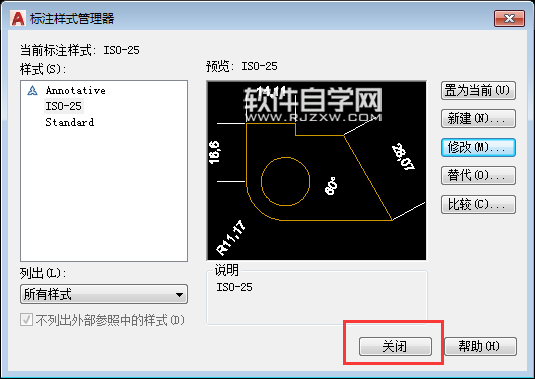

第7步、然后修改好了ISO-25,點擊關閉標注樣式管理器面板,就好了。

CAD怎么隱藏標注尺寸線

第8步、這樣矩形的標注尺寸就隱藏了。如果要顯示,就重新進入修改一下,把尺寸線1與尺寸線2的勾取消就好了。

CAD怎么隱藏標注尺寸線

以上就是CAD2019怎么隱藏標注尺寸線的解決方法。希望能幫助到你,想學習更多的CAD初學入門教程請關注好吧啦網。

以上就是CAD怎么隱藏標注尺寸線,希望大家喜歡,請繼續關注好吧啦網。
