在CAD繪圖中，我們都會用到剖面填充，都是用圖案來填充；下面就給CAD初學習介紹怎么找cad2018圖案填充并進行填充的方法與步驟，希望能幫助到大家。

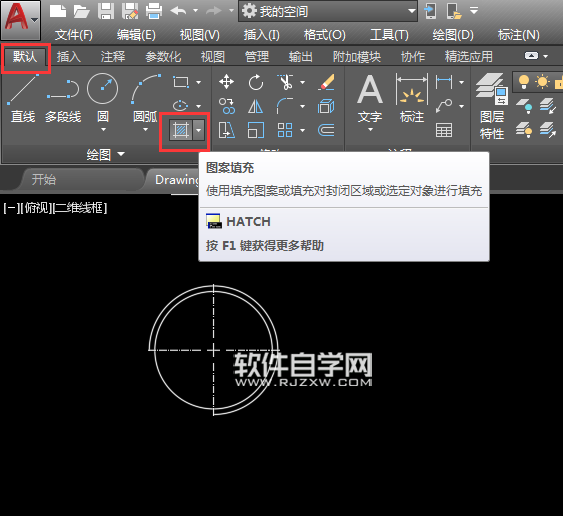

第1步、打開CAD2018軟件，使用圓形工具與直線工具，繪制下面的圖形出來。然后就可以點擊默認版塊里面的圖案填充圖標。

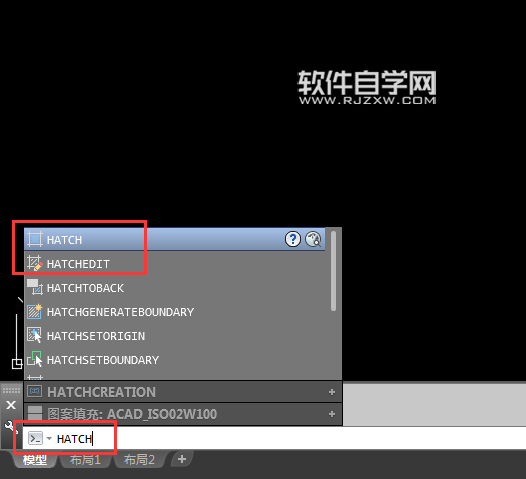

第2步、另外一種方法是在命令欄里面輸入HATCH圖案填充命令后空格。也可以了。

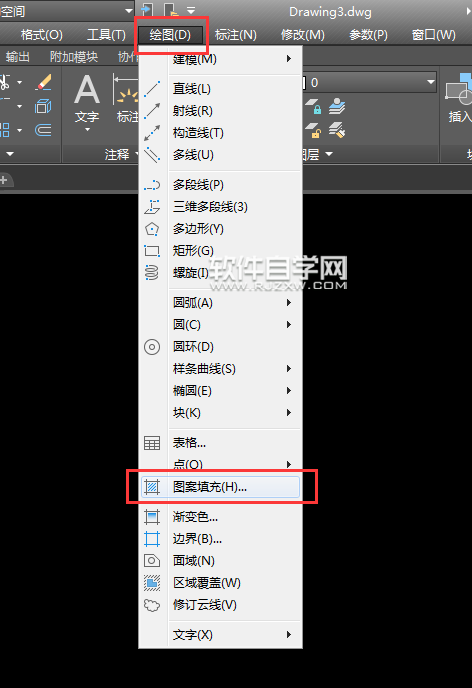

第3步、最后就是點擊繪圖菜單，在菜單里面找圖案填充也可以。

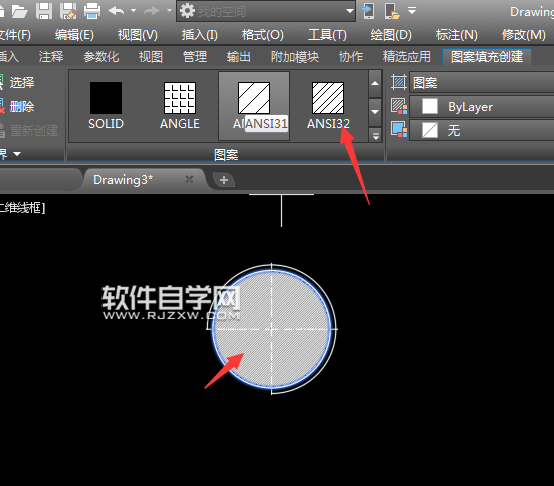

第4步、進入圖案填充功能，選擇圖案樣式，再點擊要填充的區域。圖案填充效果就出來了。

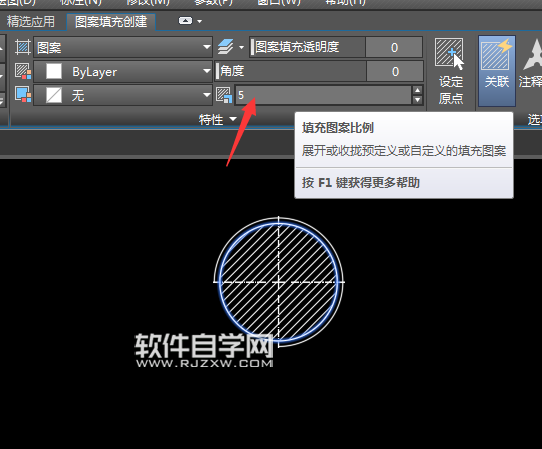

第5步、如果填充的圖案太密了，就在填充圖案比例這里設置大一些的參數。

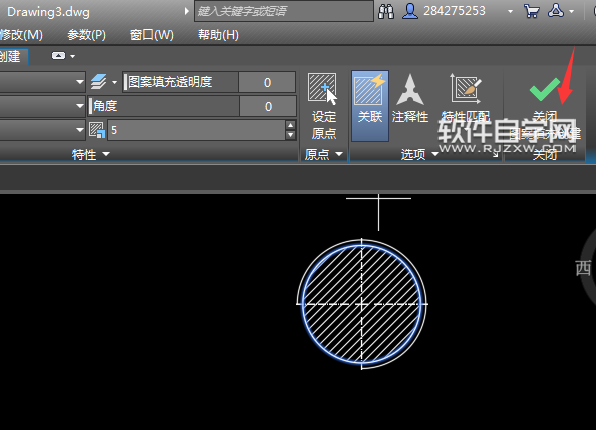

第6步、滿意后，點擊關閉圖案填充創建。進行確定填充的結果。

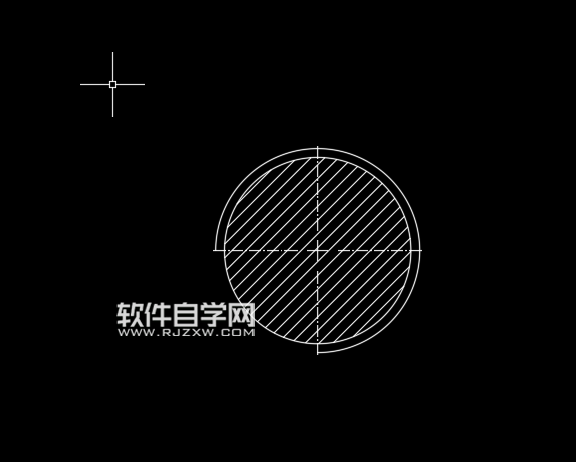

第7步、這樣一個簡單的圖案填充就出來了。是不是很簡單呢。

以上就是介紹怎么找cad2018圖案填充并進行填充圖案的方法，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD初學入門教程。
