第一種方法很簡單，

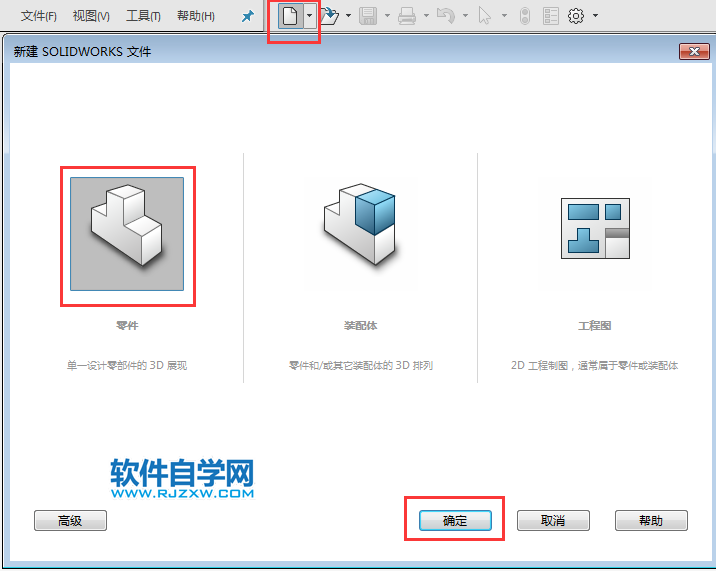

1、打開solidworks軟件，點擊新建，點擊零件。點擊確定。

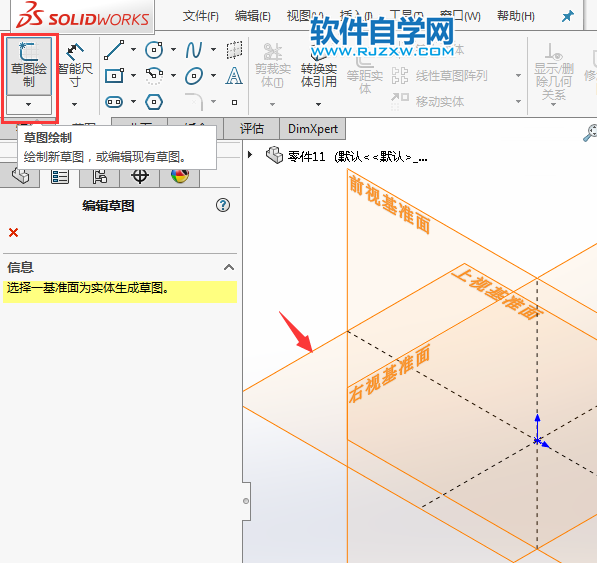

1、點擊草圖里面的---草圖繪制功能，選擇上視基準面。

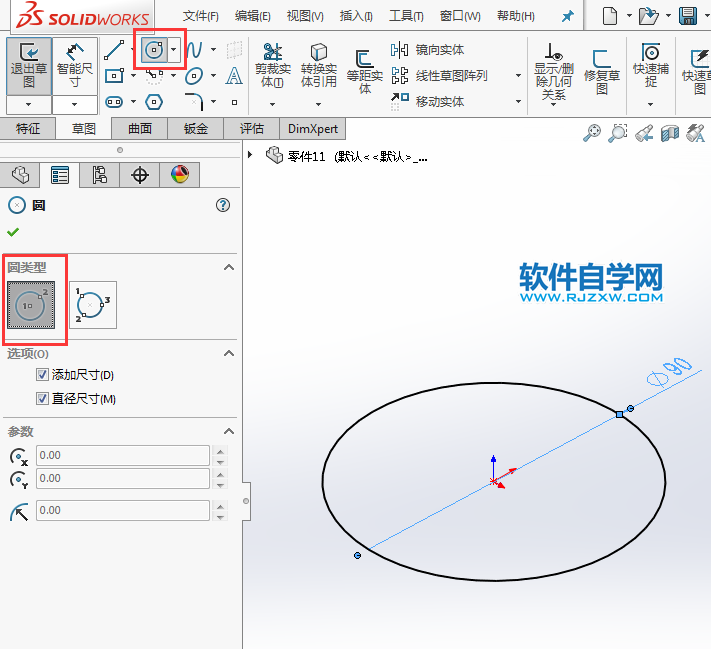

2、繪制一個直徑為90的圓出來，效果如下：

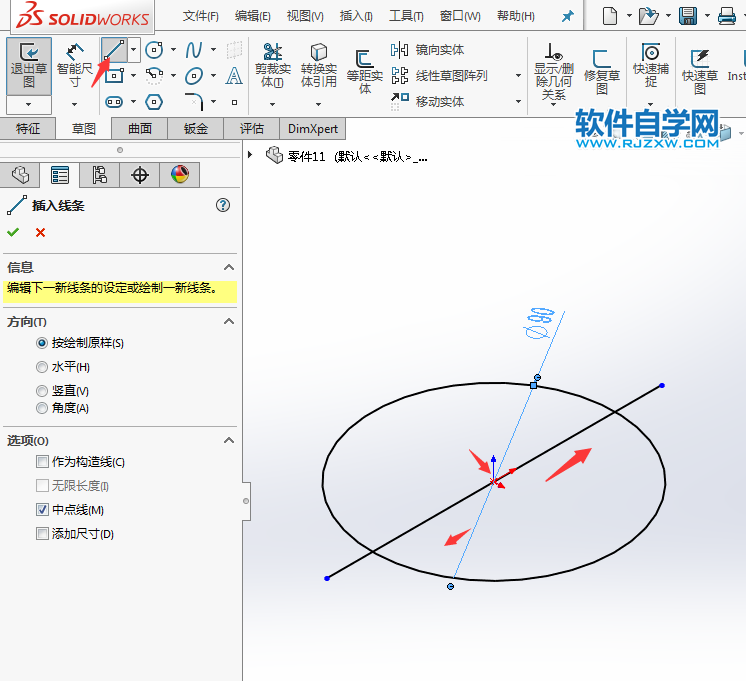

3、然后再使用直線工具，設置中心線，繪制一條直線出來。效果如下：

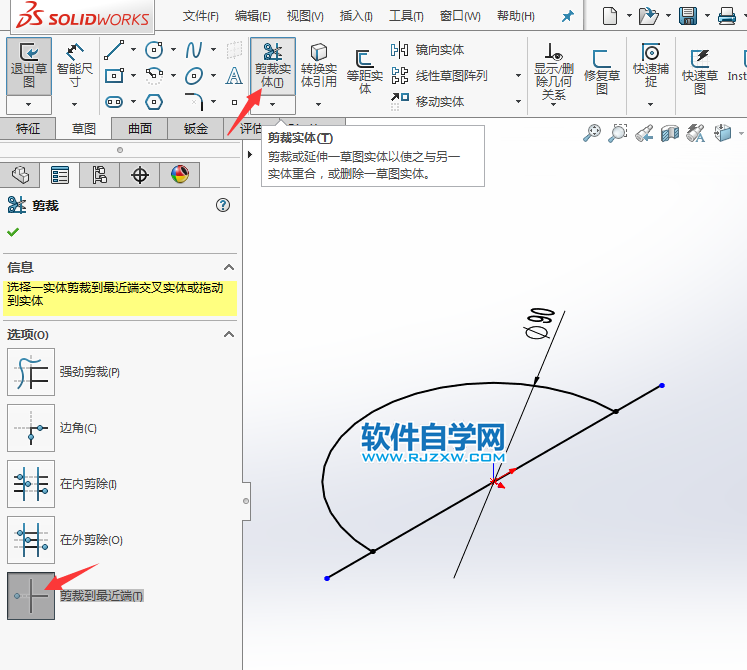

4、然后使用剪裁實體工具，把圓剪掉一半。效果如下：

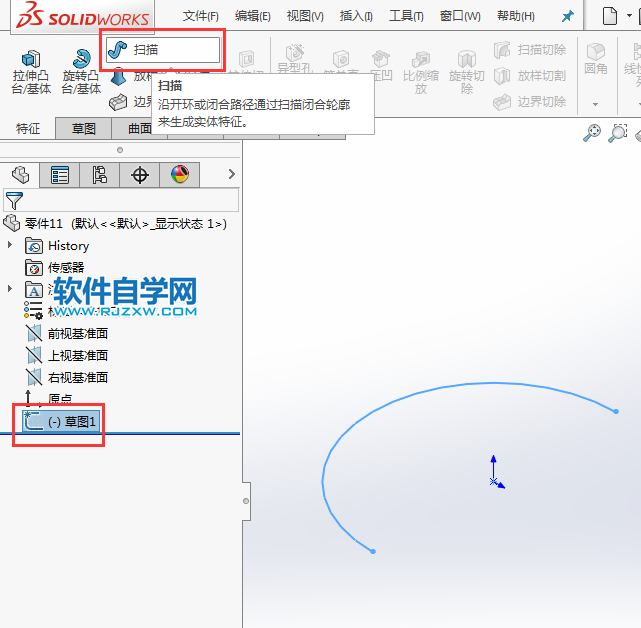

5、然后刪除直線留下半圓，退出草圖，選中草圖，點擊特征的掃描，

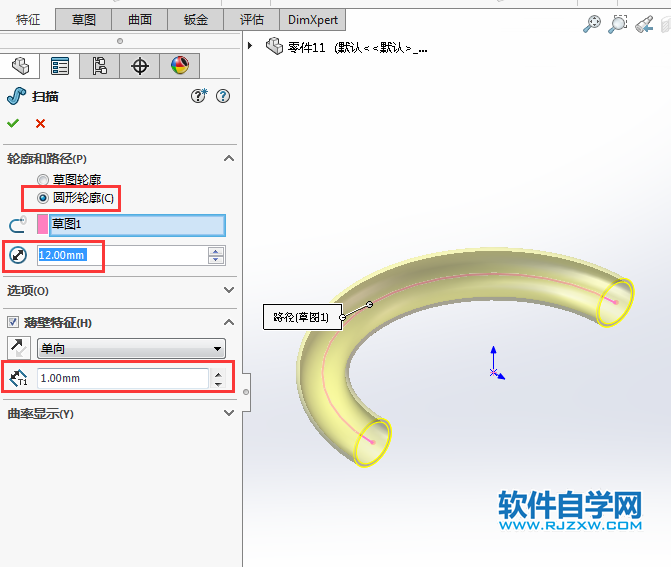

6、然后設置掃描的參數，圓形輪廓，直徑為12mm，下面的薄壁特征單向設置1mm。

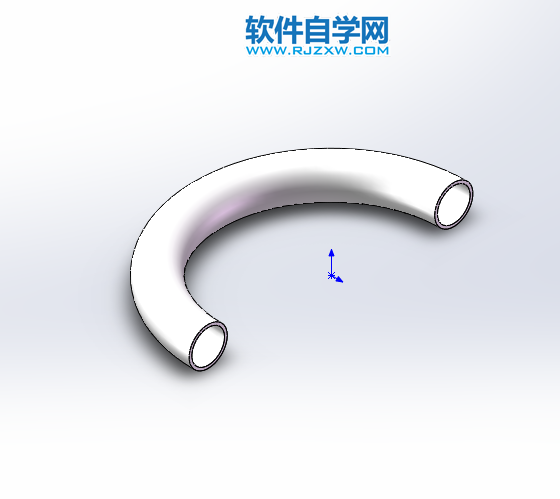

這樣一個簡單的180度彎道就繪制好了。
