solidworks怎么畫螺紋

瀏覽:146日期:2023-12-01 15:03:50
下面給大家介紹的是solidworks怎么畫螺紋的方法,具體操作步驟如下:

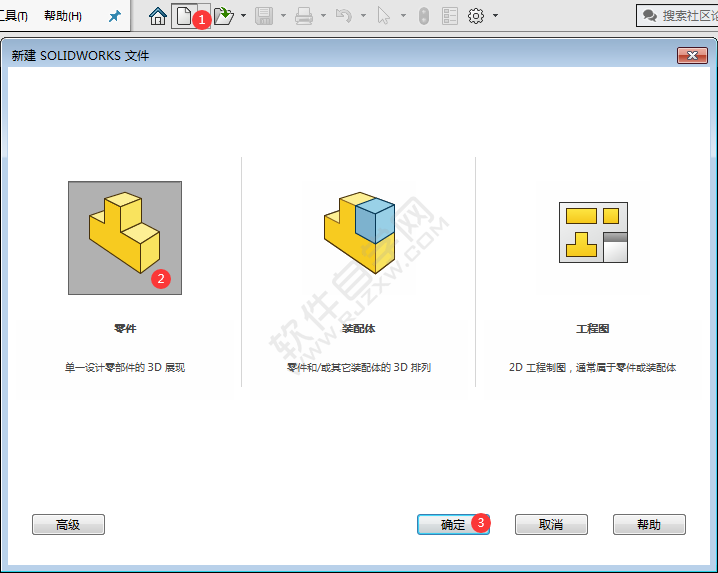

1、打開solidworks軟件,點擊新建,點擊零件,點擊確定。

solidworks怎么畫螺紋

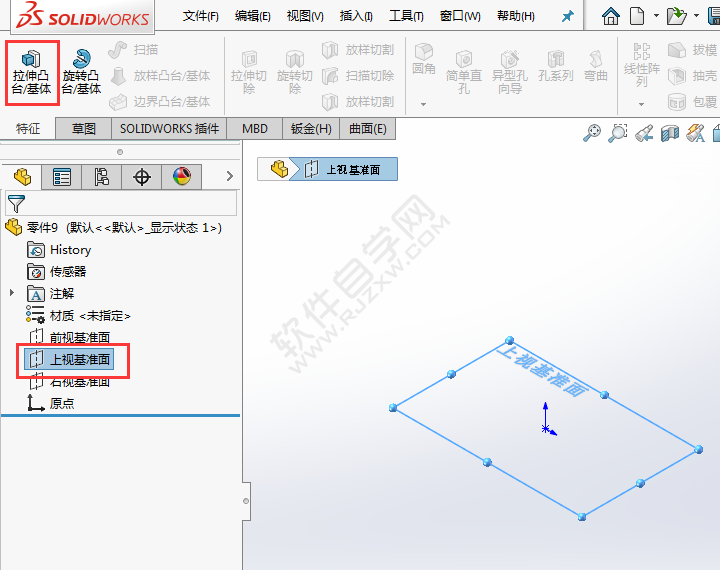

2、點擊上視基準面,點擊拉伸凸臺。

solidworks怎么畫螺紋

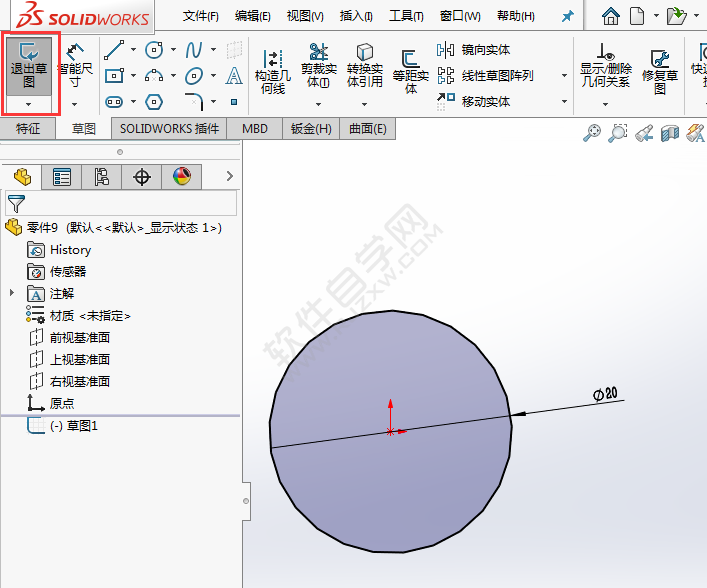

3、繪制一個直徑20的圓,點擊退出草圖。

solidworks怎么畫螺紋

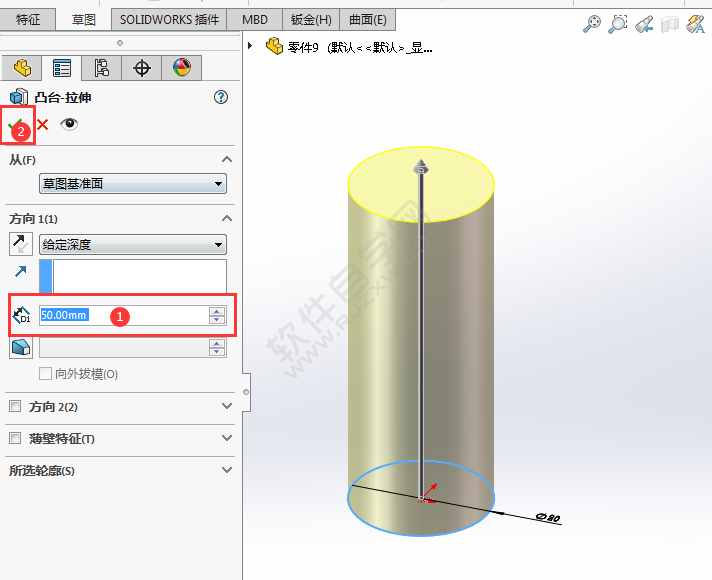

4、設置給定深度為50mm,點擊確定。

solidworks怎么畫螺紋

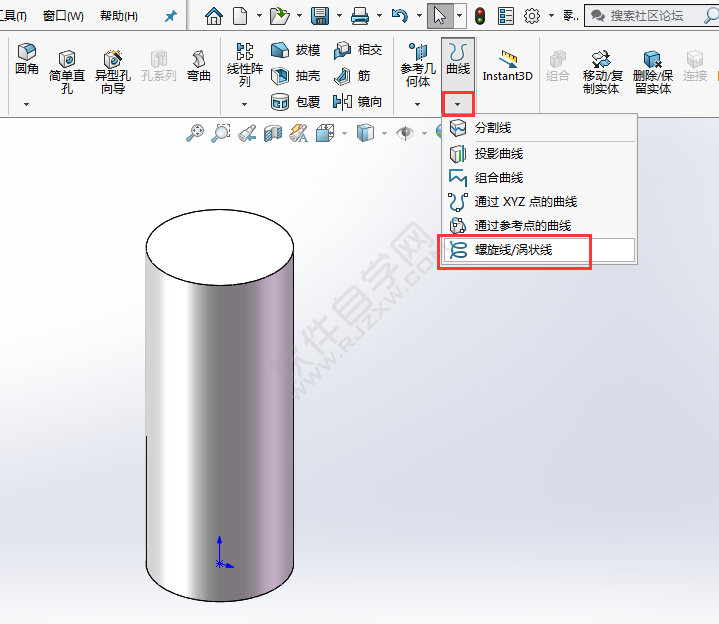

5、點擊曲線,點擊螺旋線。

solidworks怎么畫螺紋

6、選擇圓柱的上面。

solidworks怎么畫螺紋

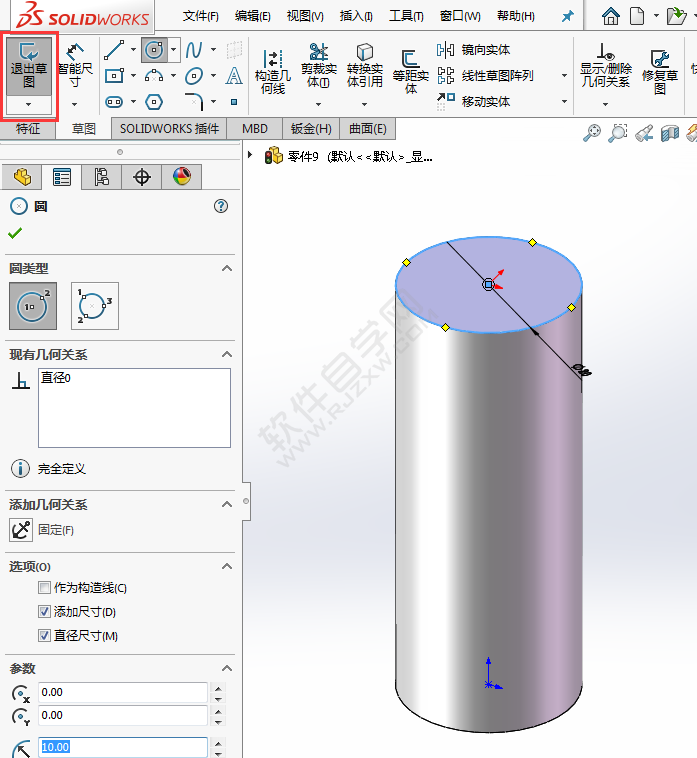

7、繪制一個與圓一樣大的圓,點擊退出草圖。

solidworks怎么畫螺紋

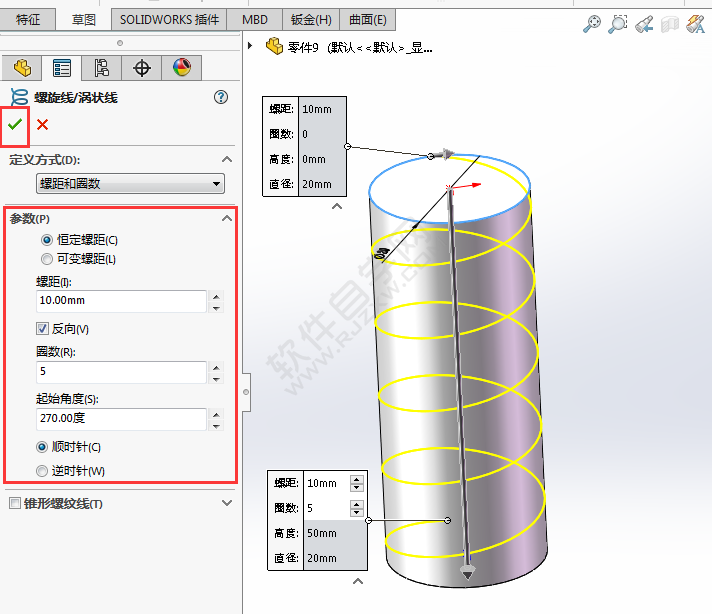

8、設置螺旋線的參數。點擊確定。

solidworks怎么畫螺紋

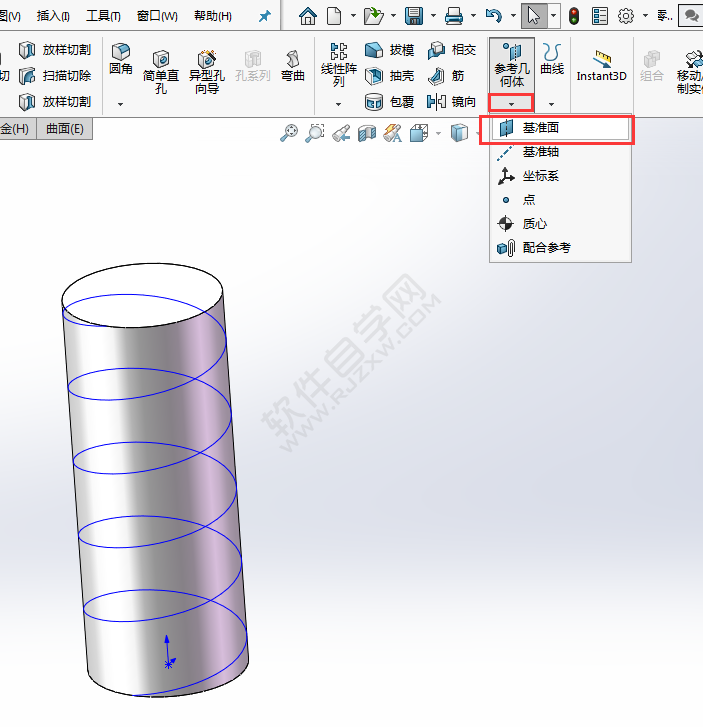

9、然后點擊參考幾何體,點擊基準面。

solidworks怎么畫螺紋

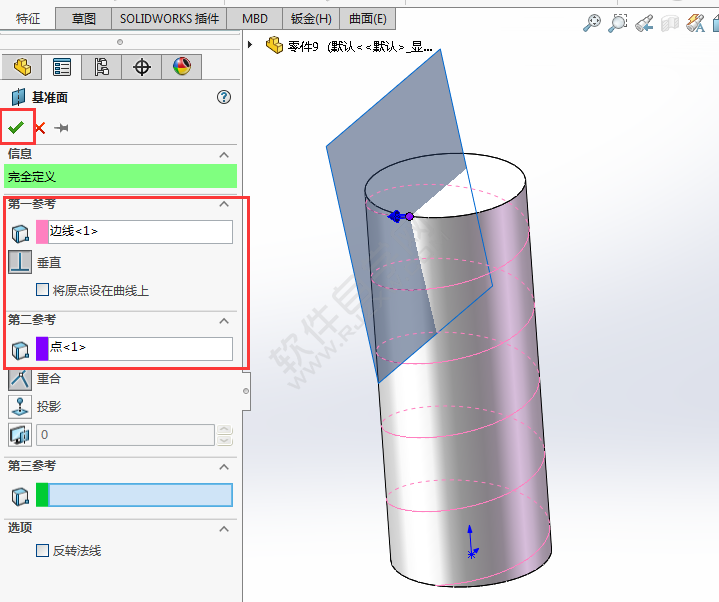

10、選擇邊線,選擇端點。點擊確定。

solidworks怎么畫螺紋

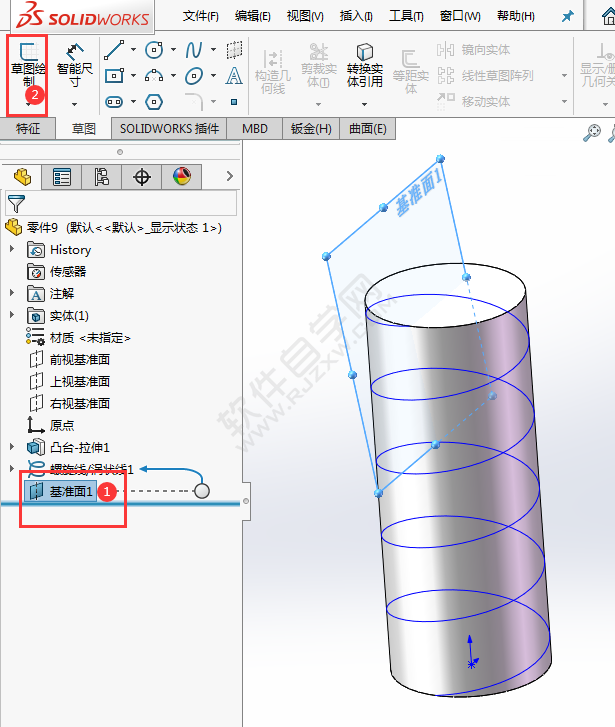

11、選擇基準面1,點擊草圖繪制。

solidworks怎么畫螺紋

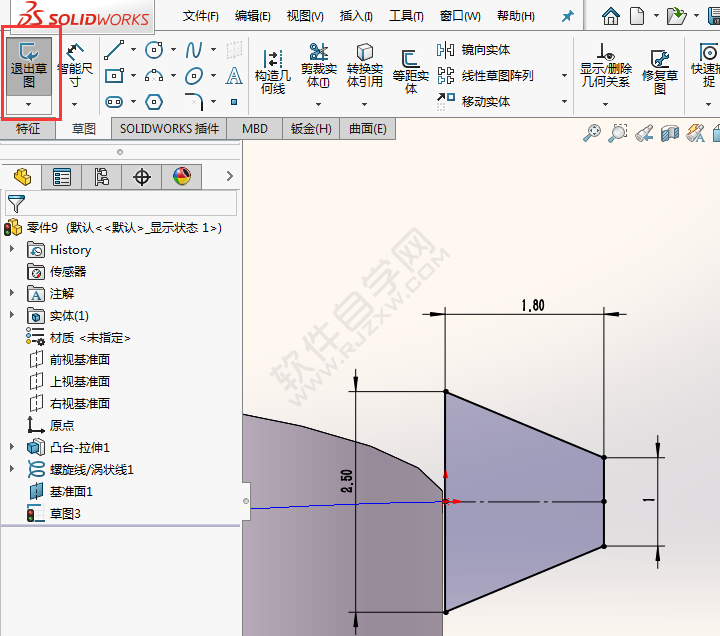

12、繪制下面的草圖出來,效果如下:

solidworks怎么畫螺紋

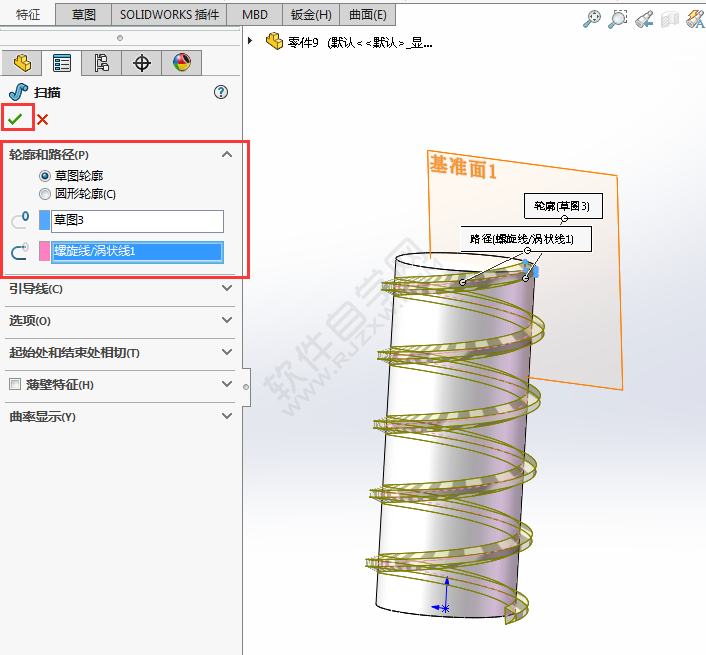

13、點擊掃描特征,設置輪廓和路徑。點擊確定。

solidworks怎么畫螺紋

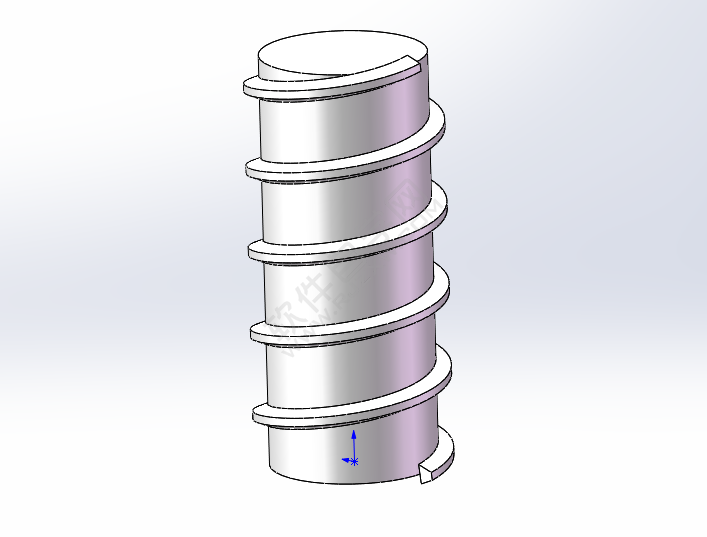

14、solidworks怎么畫螺紋你學會了嗎?

solidworks怎么畫螺紋

以上就是solidworks怎么畫螺紋,希望大家喜歡,請繼續關注好吧啦網。
