在solidworks鈑金中怎么繪制折彎，很簡單只要確定折彎的位置，那就可以用繪制的折彎工具來完成，具體操作步驟如下：

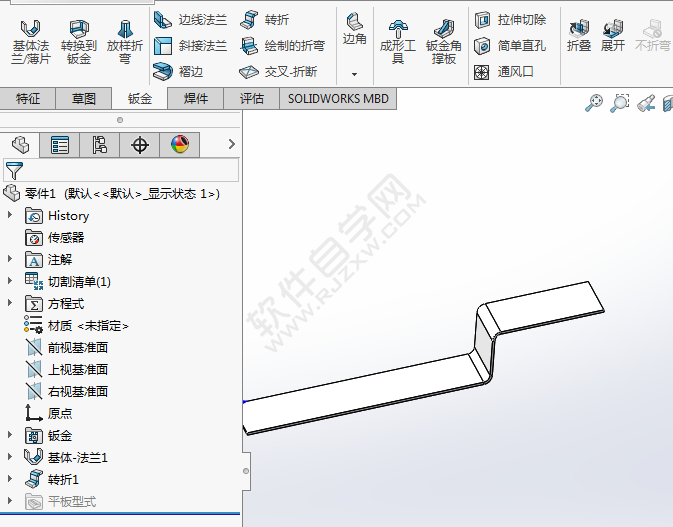

1、先繪制一個鈑金零件圖。效果如下：

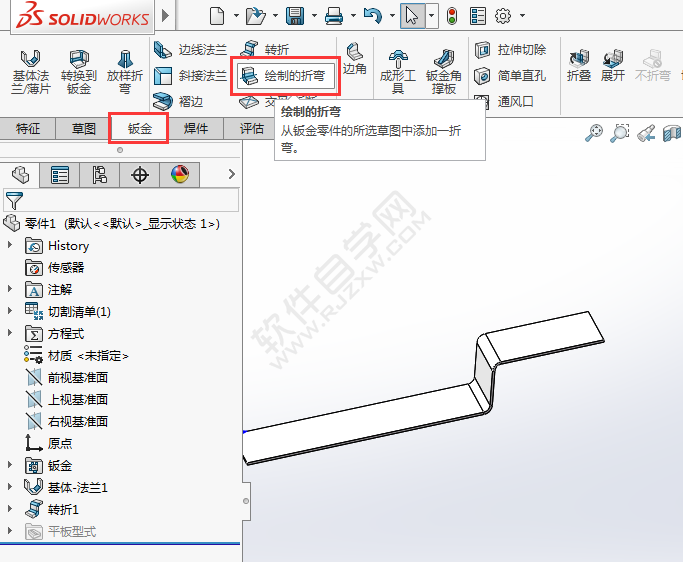

2、然后點擊鈑金功能，點擊繪制的折彎。效果如下：

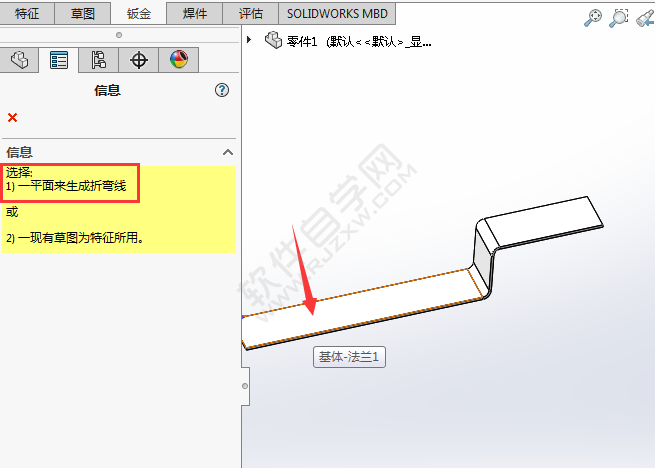

3、選擇平面繪制折彎線。選擇鈑金面，效果如下：

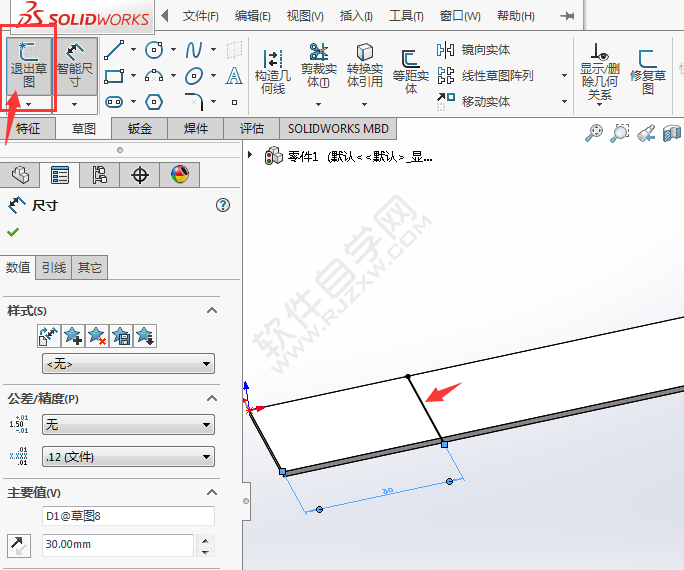

4、進入草圖，在鈑金面上，繪制一條直線作為折彎線，然后退出草圖。

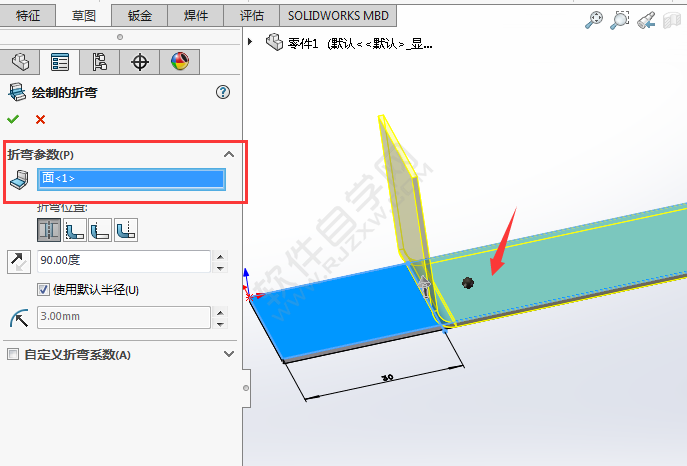

5、進入繪制的折彎，選擇固定面，另一邊就折彎了。

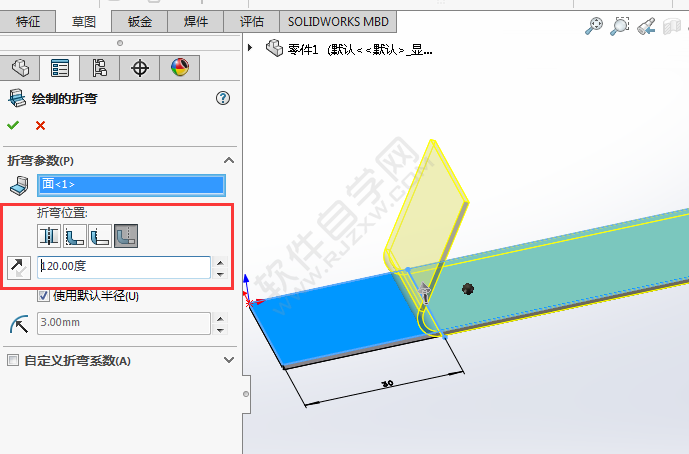

6、折彎位置與角度跟據個人要求而設。

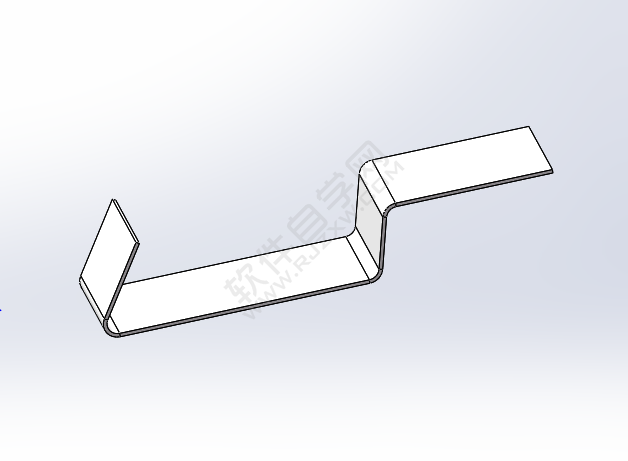

7、設置好后，點擊確定設置就完成了。效果如下：
