下面給大家介紹的是solidworks倒圓角拉伸繪制零件的方法，主要是拉伸與切除，再倒圓角。步驟如下：

三維零件圖。效果如下：

1、打開solidworks2016軟件，點擊新建圖標，選擇零件，點擊確定。

2、點擊前視基準面，點擊拉伸凸臺。

3、在前視基準面上，使用直線工具，繪制下面草圖，點擊退出草圖。

4、凸臺拉伸設置兩側對稱，設置270mm，點擊確定。

5、點擊圓角設置，選擇完整圓角，分別選擇三個面，點擊確定。

6、點擊拉伸切除，選擇實體面。

7、捕捉圓心，繪制一個直徑為8mm的圓，點擊退出草圖。

8、切除拉伸設置為完全貫穿。

9、同樣旋轉一個實體，選實體后的面，點擊拉伸切除。

10、使用等距實體，偏移15mm，把下面連接上，退出草圖。

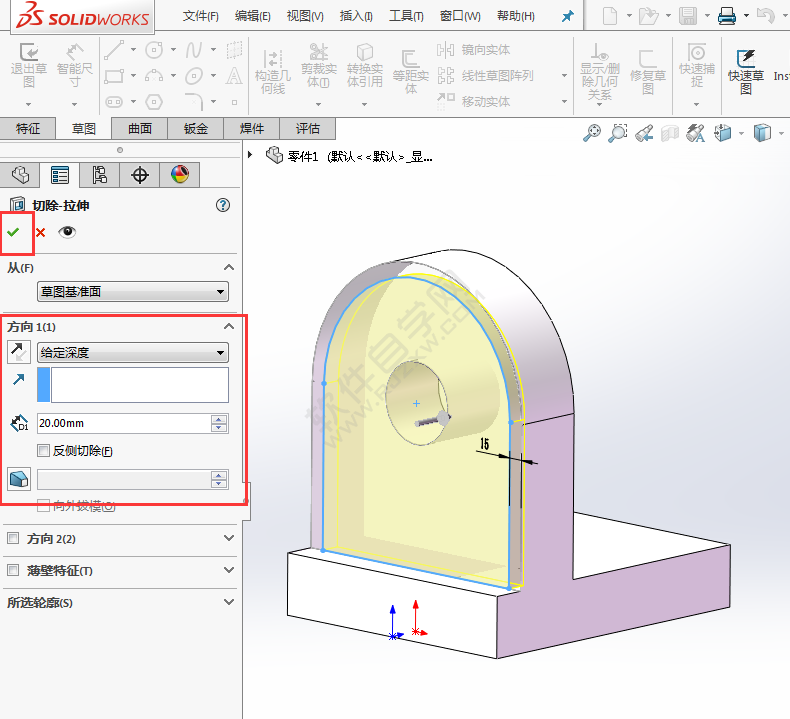

11、切除設置20mm，點擊確定。

12、點擊拉伸切除，選擇實體面。

13、繪制一個直徑為38的圓，標好位置尺寸。點擊退出草圖。

14、拉除切除為35mm。

15、繪制一個直徑120的圓，然后以象限點繪制到邊上。退出草圖。拉伸切除為完全貫穿。

16、還是一樣繪制一個48直徑的圓，退出草圖。

17、切除拉伸設置15mm，點擊確定。

18、外觀設置黃色，旋轉看看一下效果。

19、最后倒圓角32mm，選擇兩條邊線，效果如下：

20、這樣零件就創建好了。
