下面給大家介紹的是soilworks直線草圖畫CAD平面練習圖的方法，用直線與標注就可以完成，具體操作步驟如下：

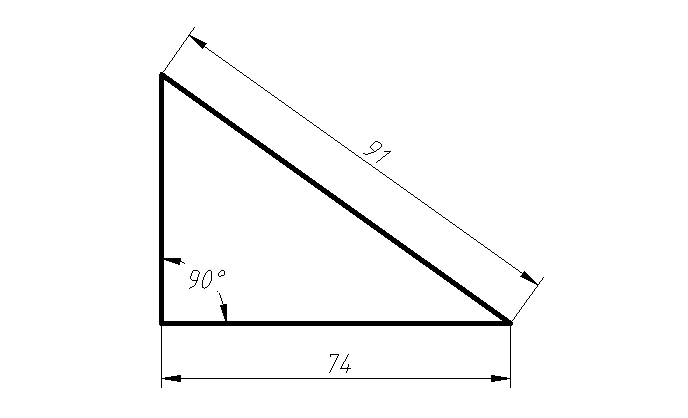

效果圖：

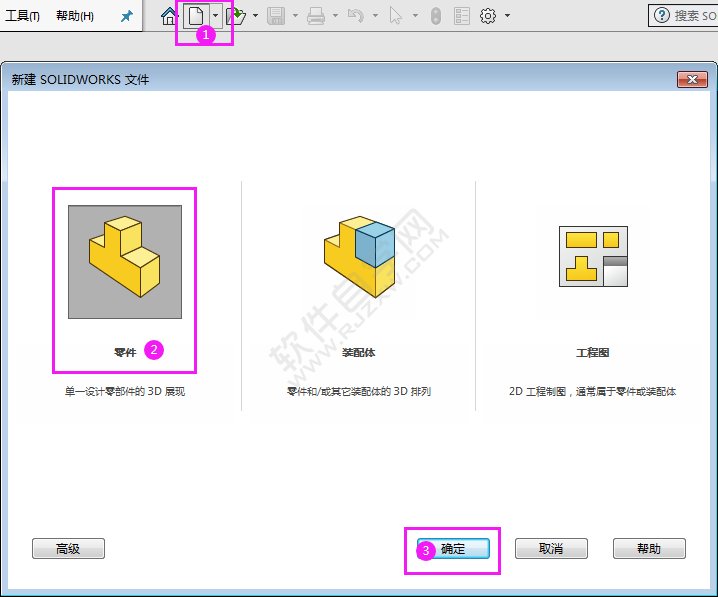

1、打開SW軟件，點擊新建，點擊零件，點擊確定。

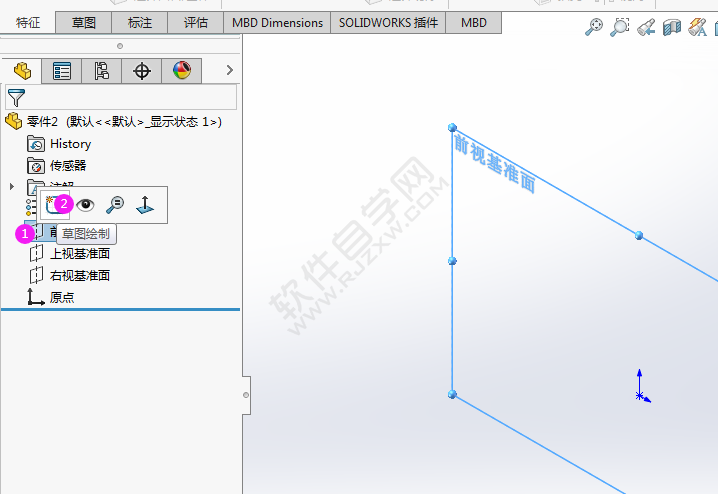

2、點擊前視基準面，點擊草圖繪制。

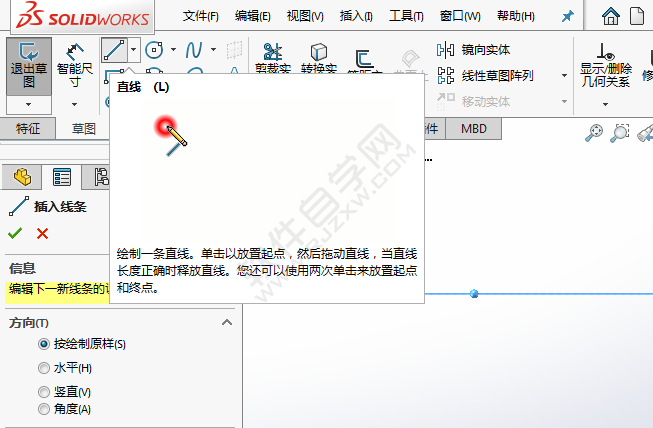

3、點擊直線，繪制一條直線。單擊以放置起點，然后拖動直線，當直線長度正確時釋放直線。你還可以使用兩次單擊來放置起點和終點。

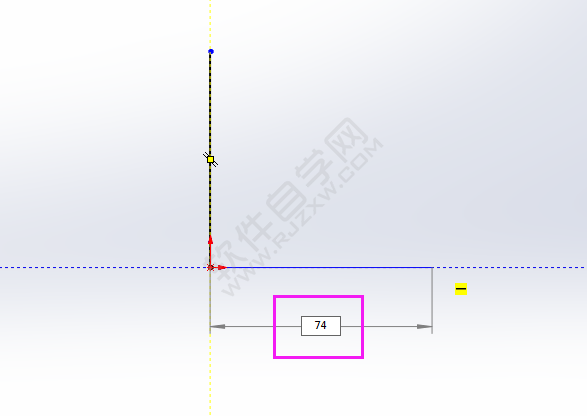

4、向上繪制一條垂直線，再繪制一條水平線，輸入74mm長度。

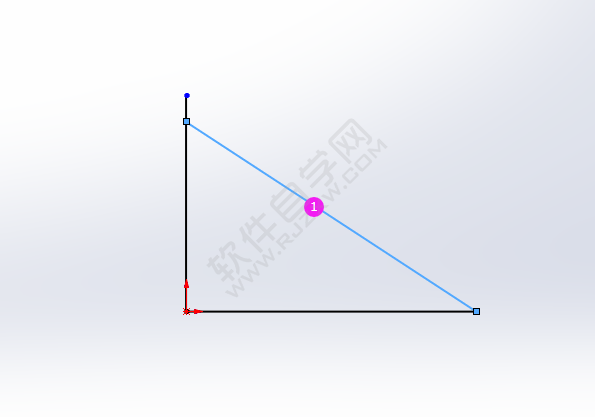

5、同樣再繪制一條斜線，效果如下：

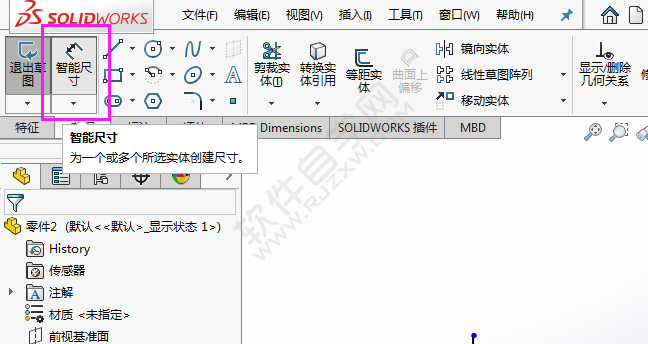

6、然后再使用智能尺寸進行標注。

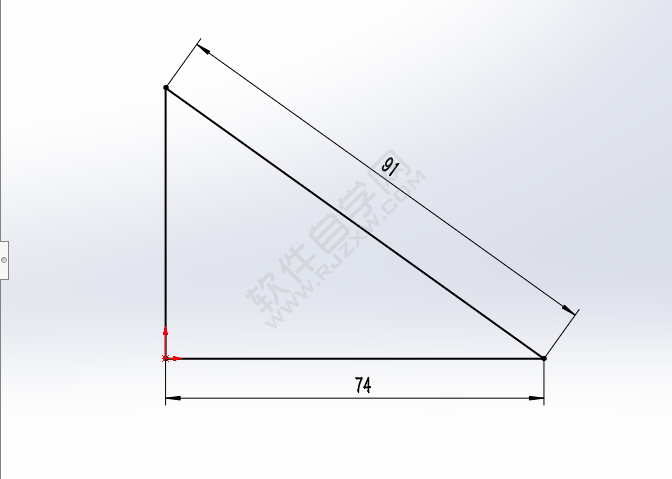

7、然后再進行標注，改好后可以直接改91mm。效果如下：

8、然后把下面的直線也標注一下，改為74mm長度。

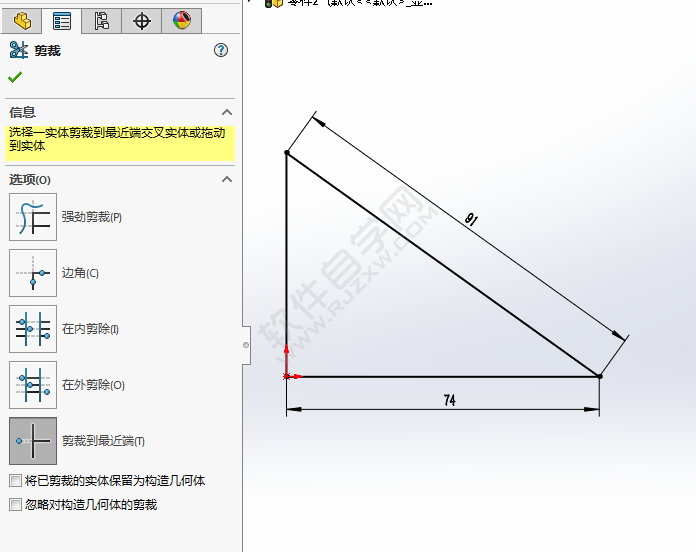

9、這樣CAD平面圖就繪制好了。

以上就是soilworks直線草圖畫CAD平面練習圖，希望大家喜歡，請繼續關注好吧啦網。
