下面給大家介紹的是易拉罐拉環鈑金零件怎么用SolidWorks畫的方法，具體操作步驟如下：

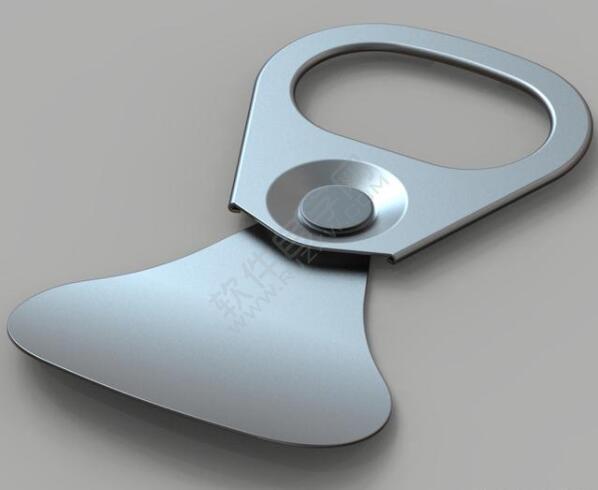

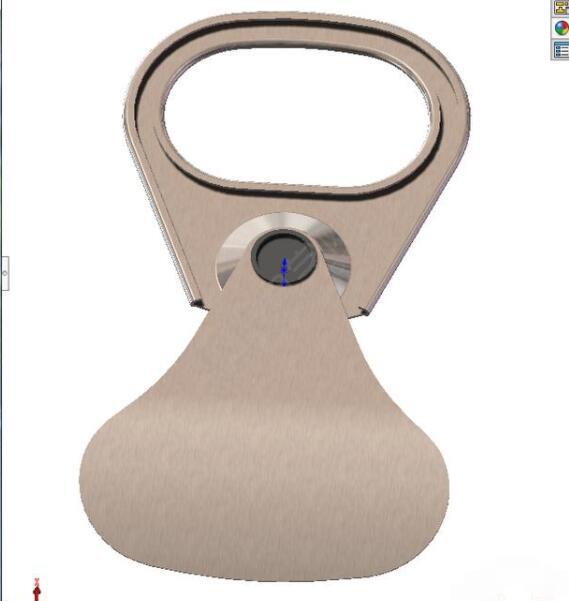

效果圖：

1、打開Solidworks軟件，在上視基準面上繪制草圖。

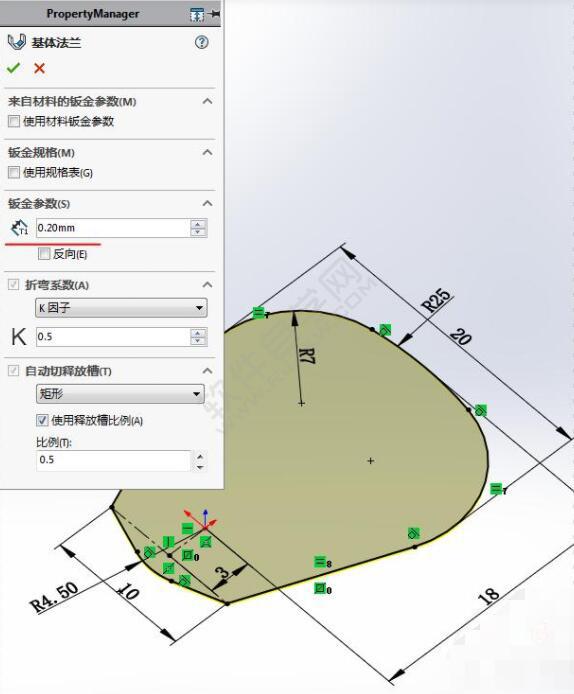

2、然后創建基體法蘭。效果如下：

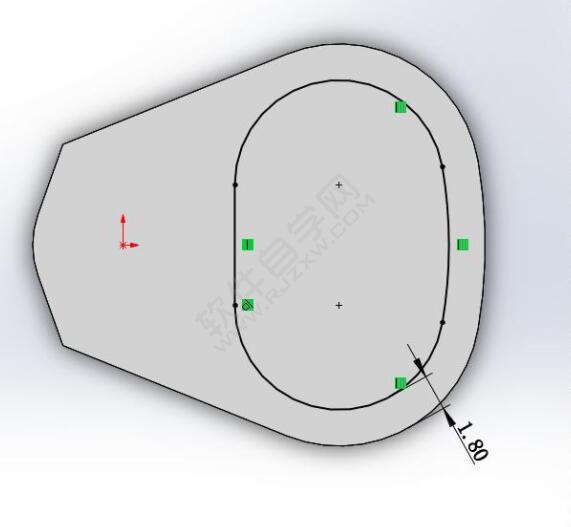

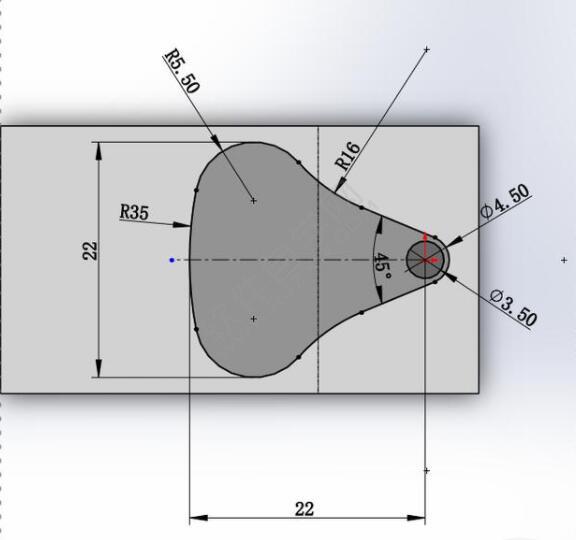

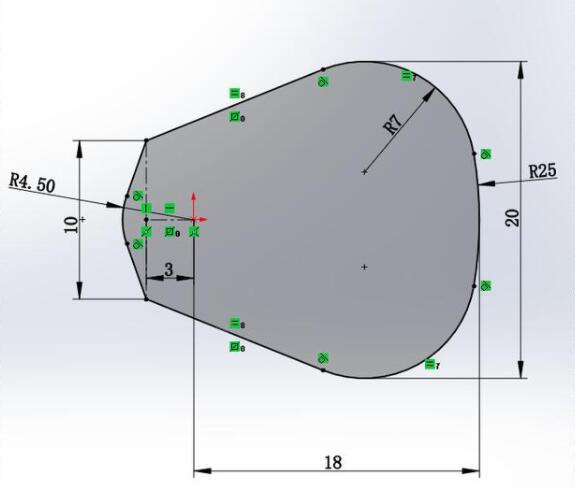

3、然后在上視基準面上，繪制下面的草圖出來。

4、然后再修改一下草圖。

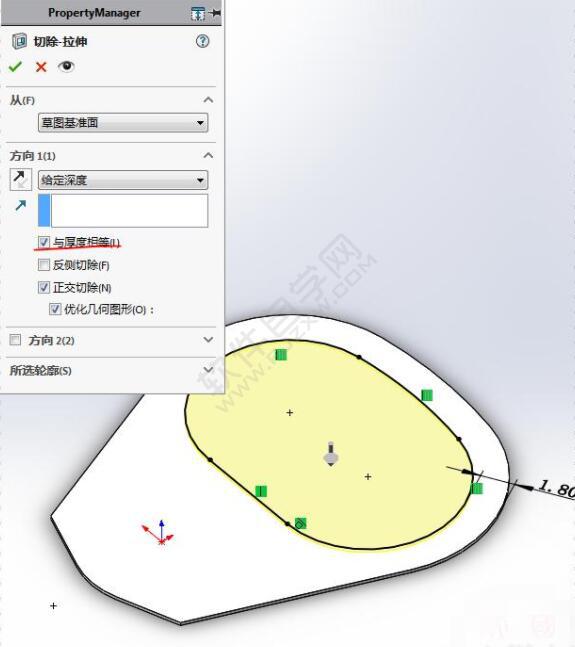

5、然后設置拉伸切除。效果如下：

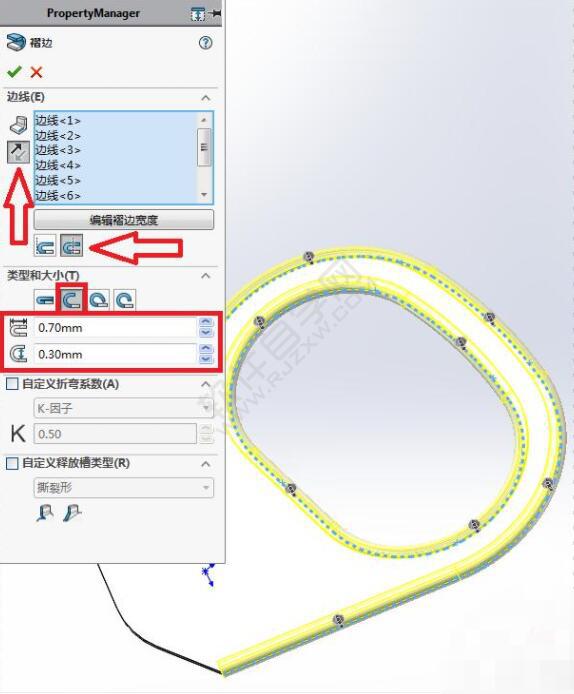

6、選擇鈑金的邊，設置褶邊。參數如下：

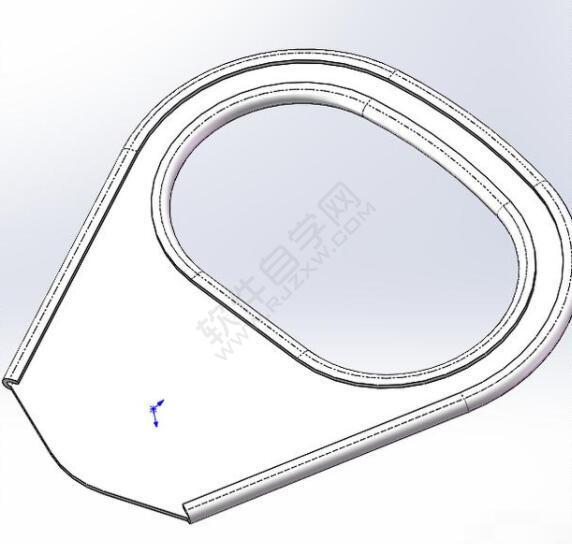

7、效果如下：

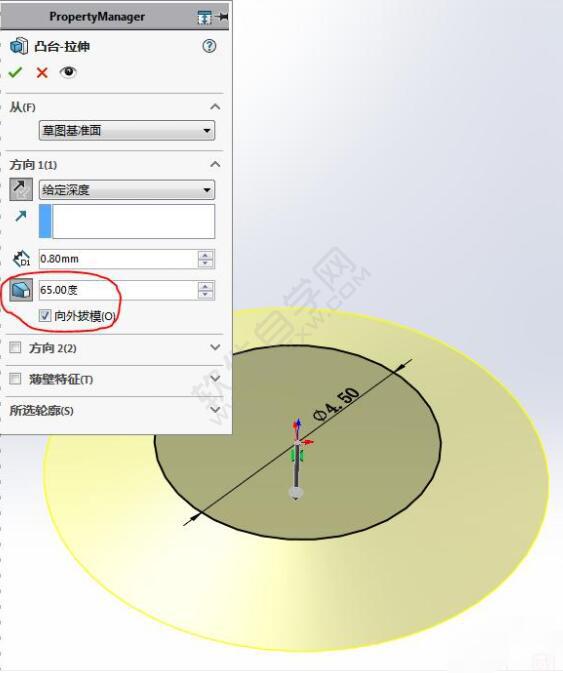

8、繪制一個小圓4.5mm，拉抻設置向外撥模65度。

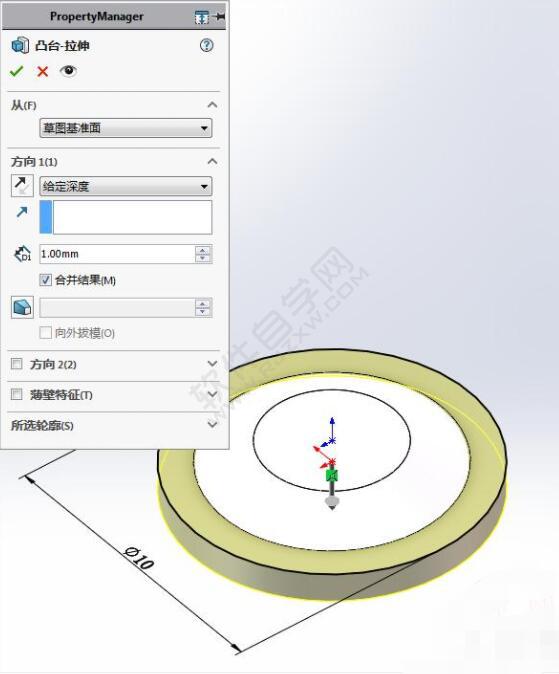

9、再繪制一個大圓，設置拉伸凸臺，效果如下：

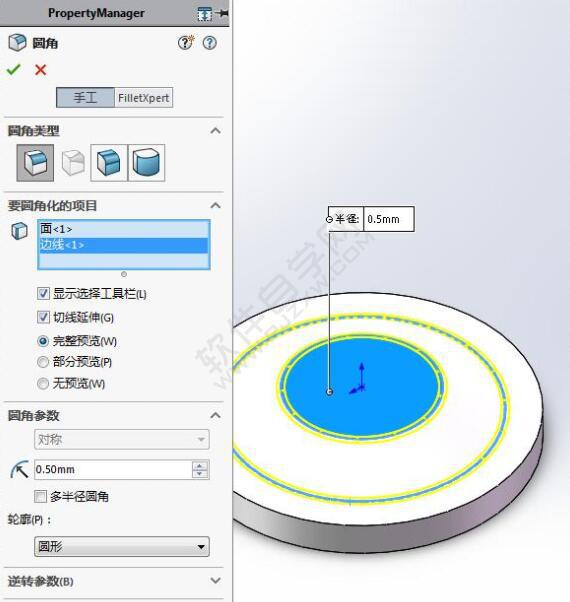

10、然后給邊線進行倒圓角處理。

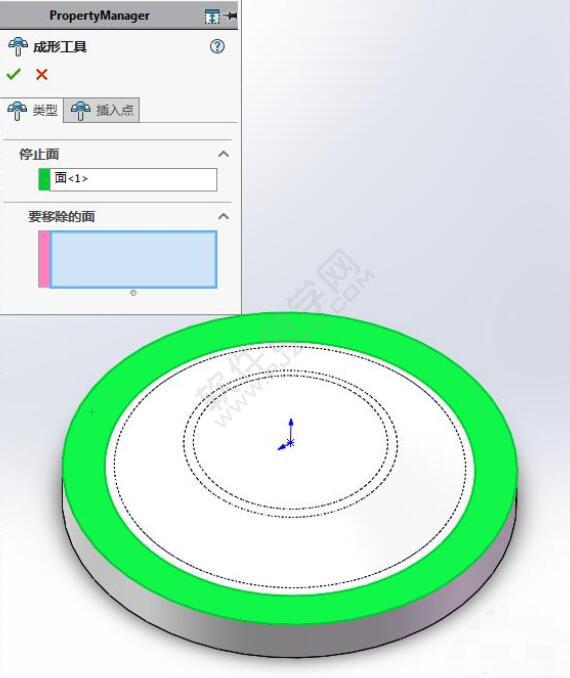

11、然后設置成成形工具。

12、效果如下：

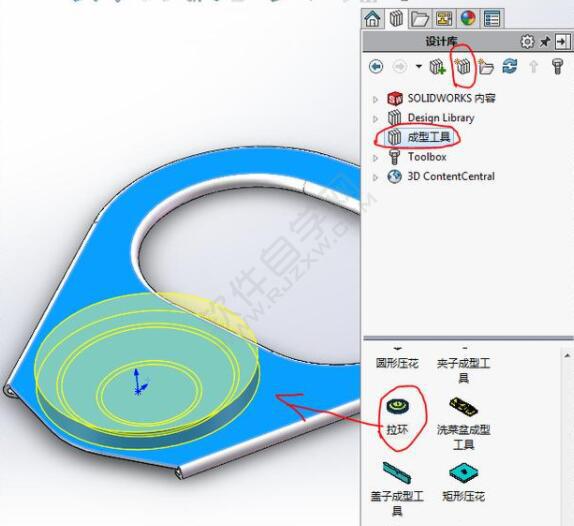

13、然后把成形工具插入到鈑金面上。

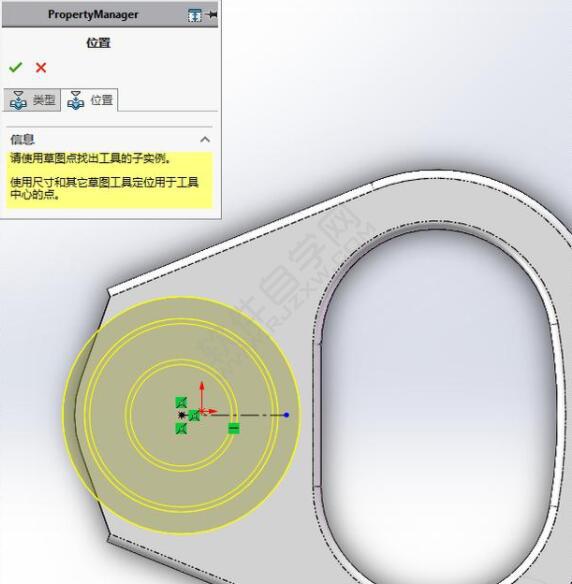

14、然后設置位置。

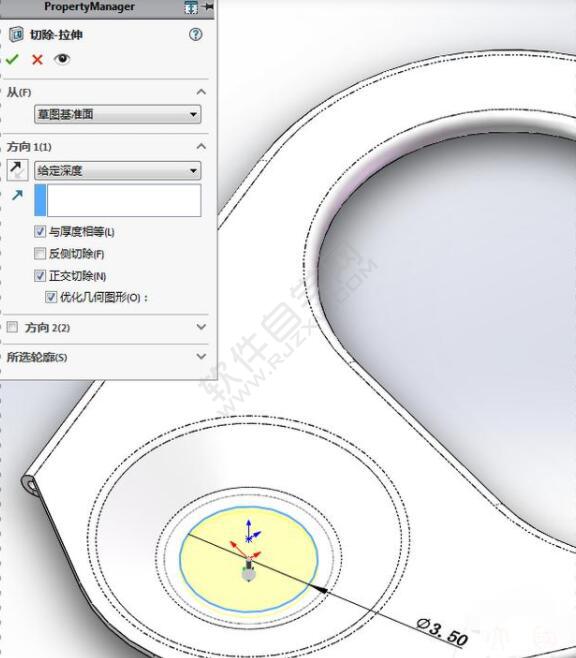

15、切除拉伸的大小。效果如下：

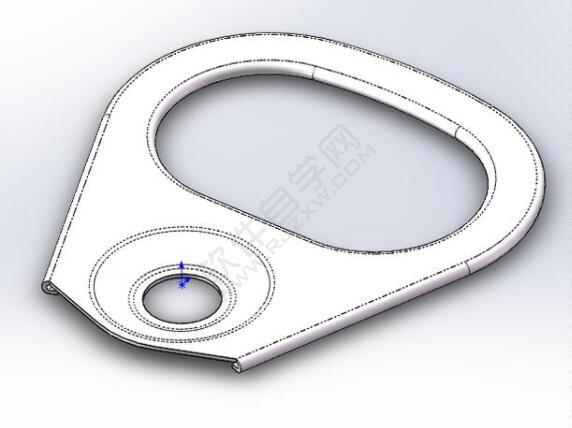

16、這樣鈑金壓孔效果出來了。

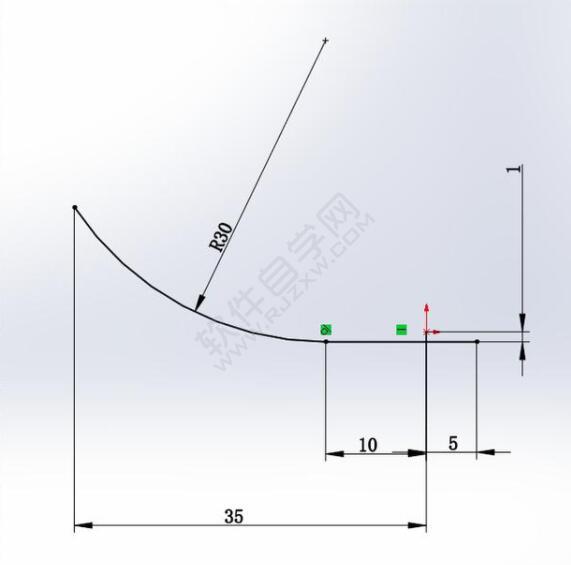

17、在前視基視圖，繪制下面的曲線。

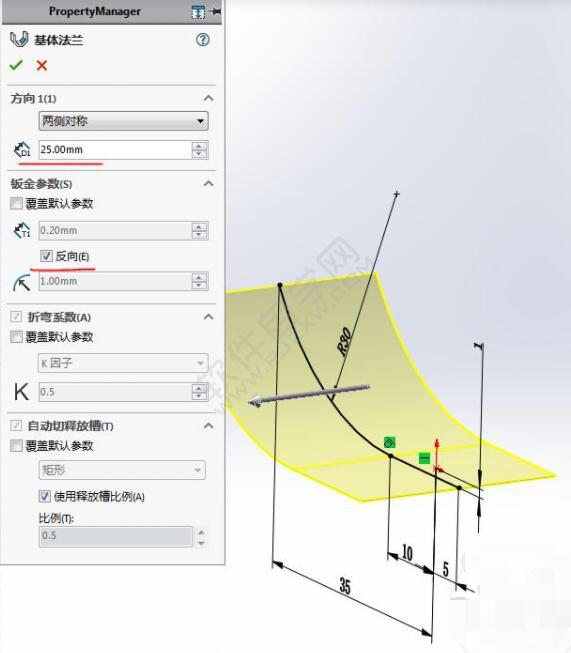

18、然后進行基體法蘭設置，效果如下：

19、然后進行鈑金展開。

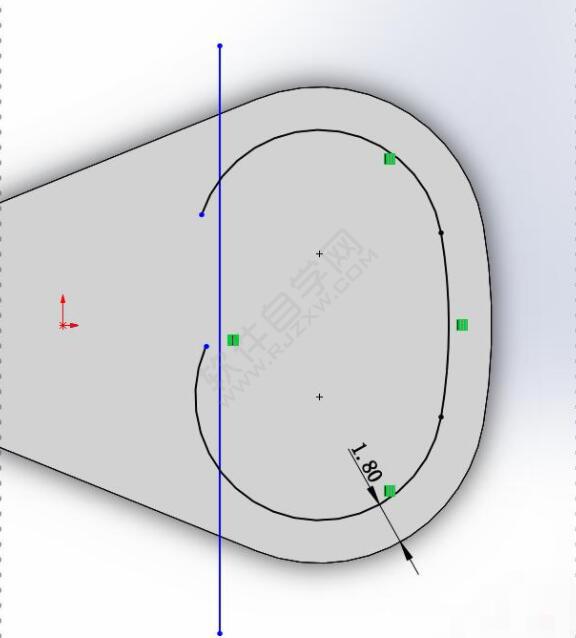

20、然后在上面，繪制草圖。

21、然后進行拉伸切除，參數如下：

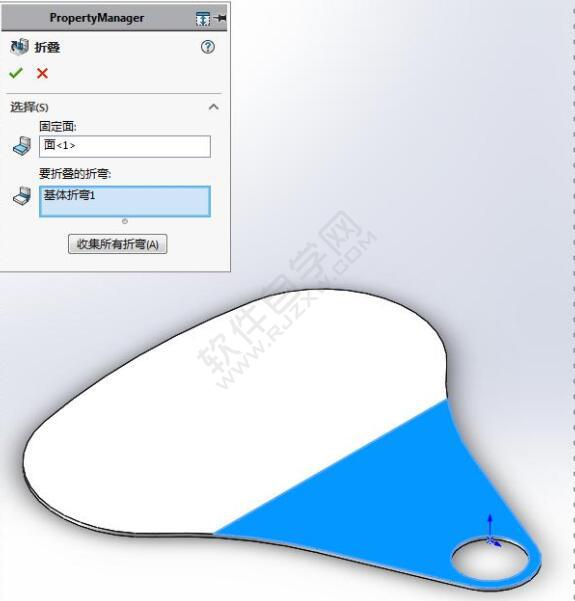

22、然后設置回折疊效果。

23、這樣的大體產品設置出來了。

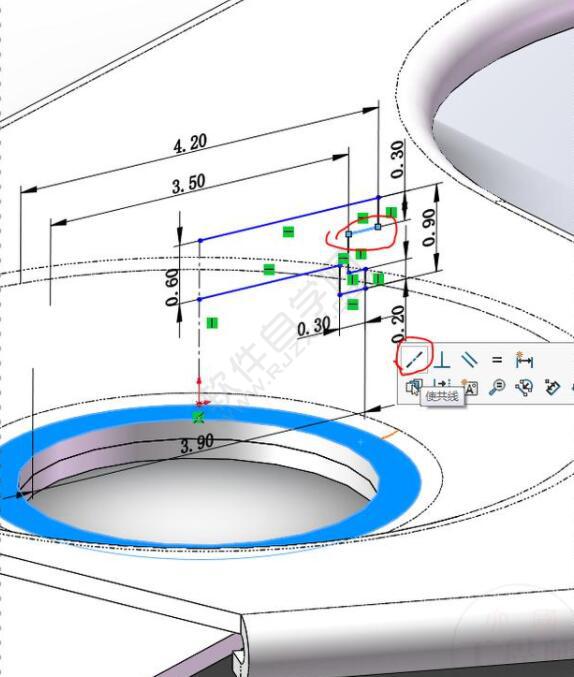

24、然后在右視基準面上，繪制下面的旋轉草圖。

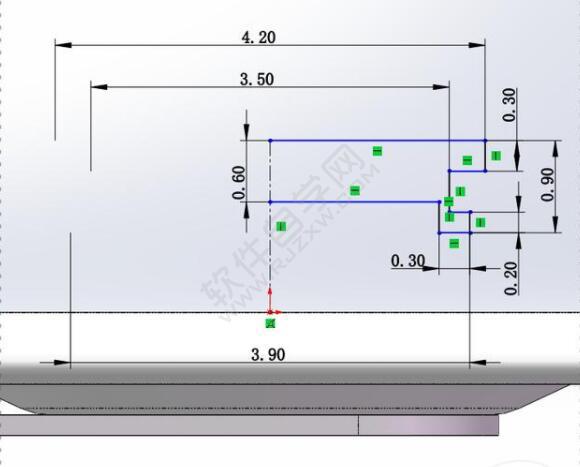

25、然后進行尺寸約束標注。效果如下：

26、然后再進行設置約束。

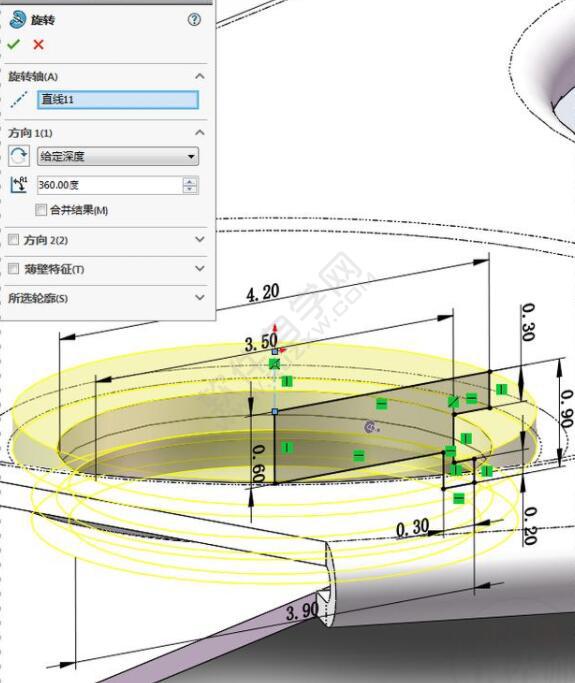

27、然后設置旋轉特征，效果如下：

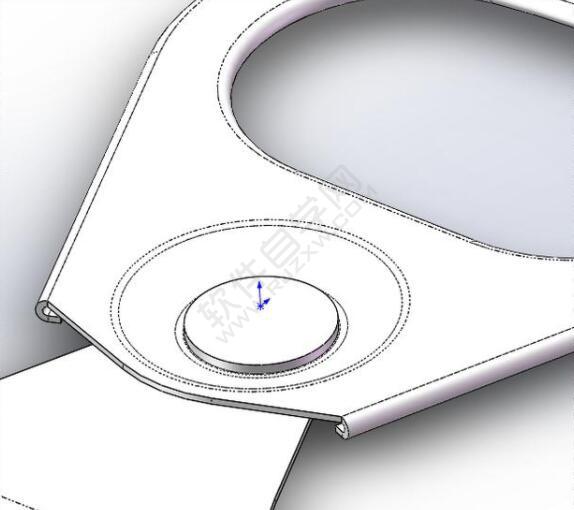

28、效果如下：

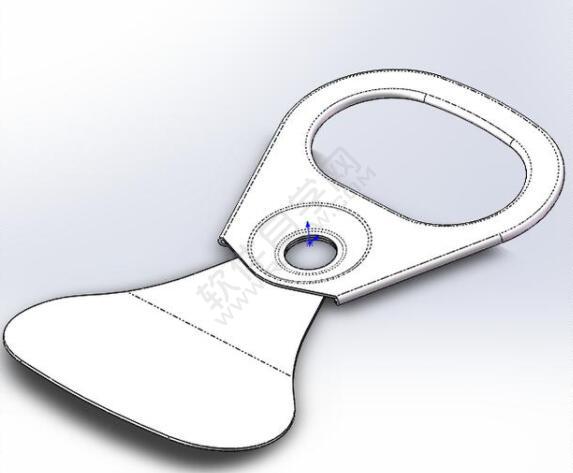

29、最后效果就完成了。
