一個框架用SolidWorks畫法

瀏覽:119日期:2023-11-16 08:14:17
下面給大家介紹的是一個框架用SolidWorks畫法,具體操作步驟如下:

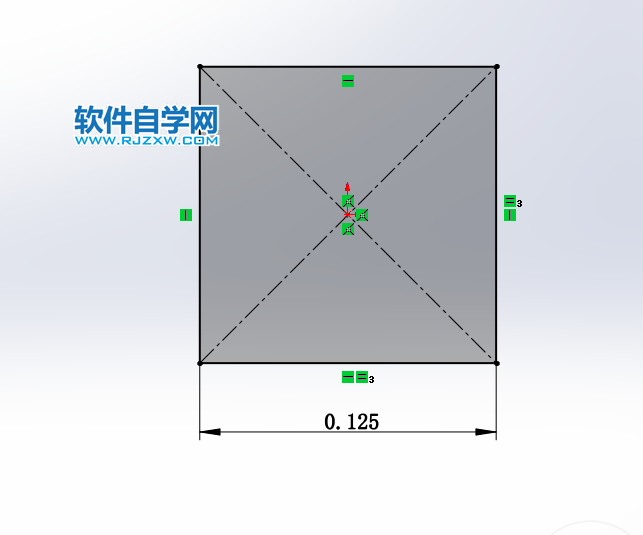

1.在【前視基準面】畫中心矩形,添加相等幾何關系。

一個框架用SolidWorks畫法

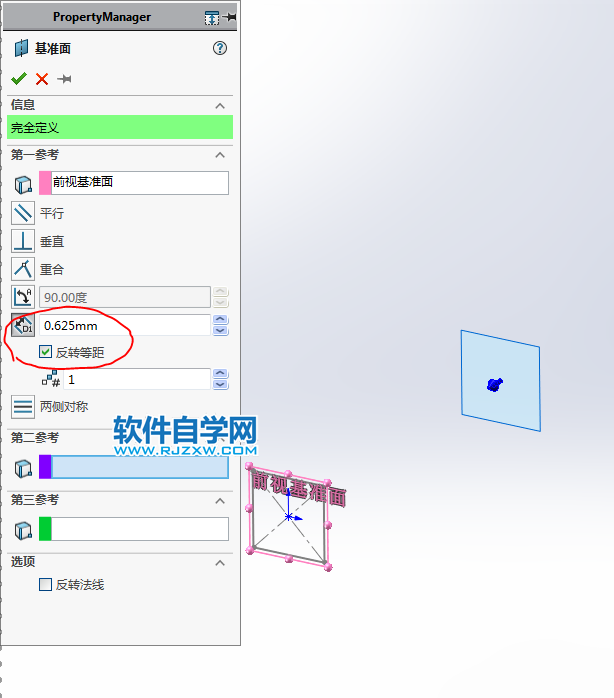

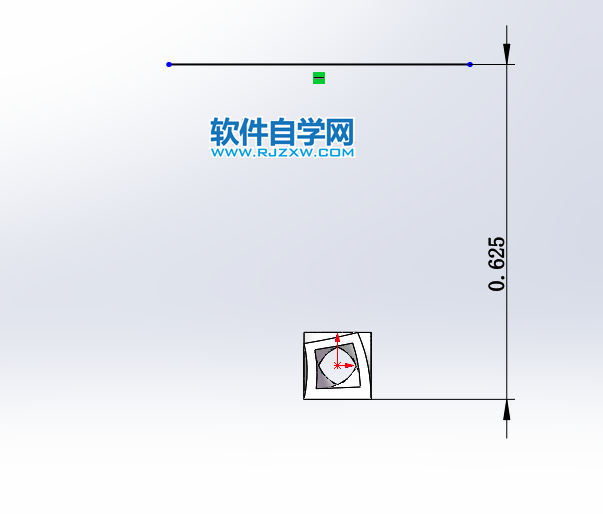

2.【基準面】距離前視基準面:0.625 ,反轉等距。

一個框架用SolidWorks畫法

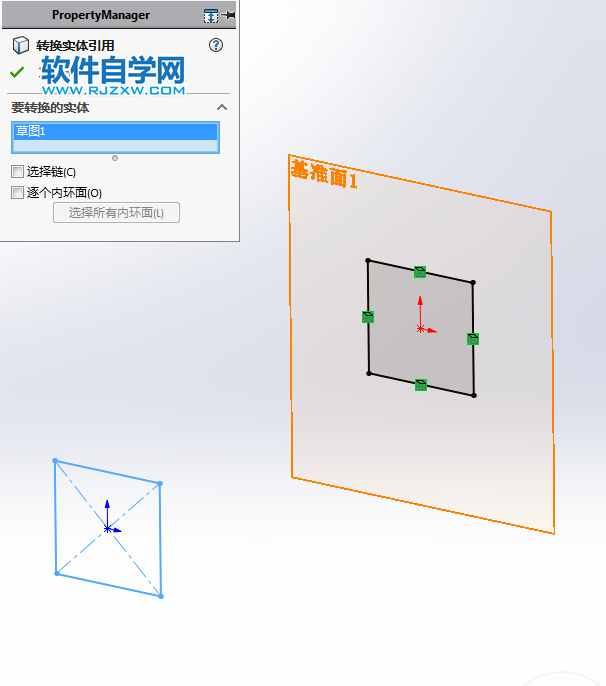

3.在【基準面1】上草繪,【轉換實體引用】草圖1 。

一個框架用SolidWorks畫法

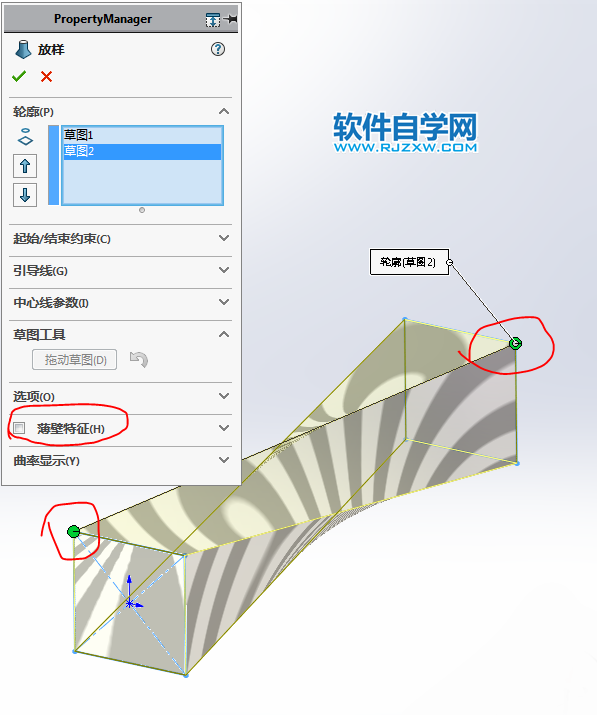

4.【放樣】。(也可以使用薄壁特征,但體積不一樣)

一個框架用SolidWorks畫法

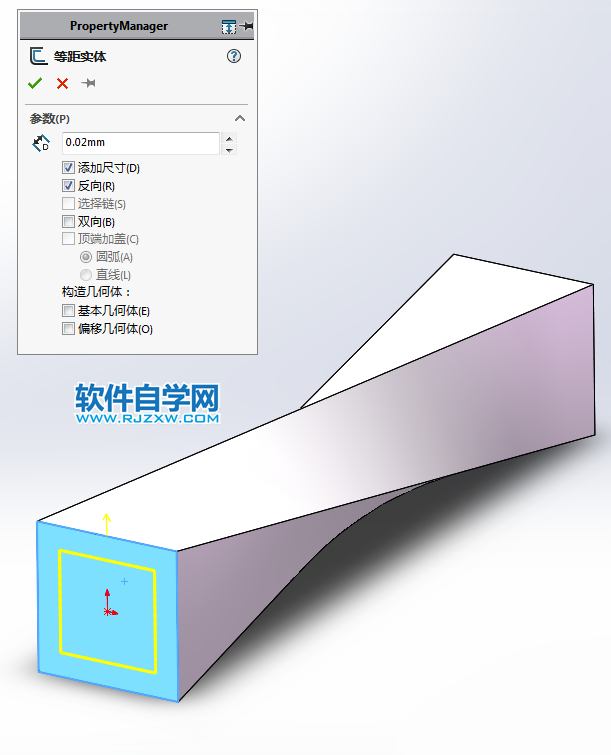

5.在左側面上草繪,【等距實體】0.02 。

一個框架用SolidWorks畫法

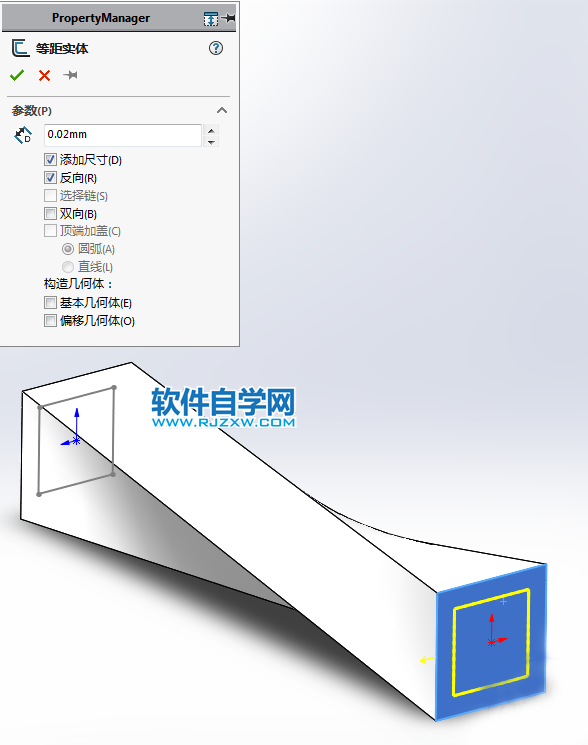

6.在右側面上草繪,【等距實體】0.02 。

一個框架用SolidWorks畫法

7.【放樣切除】。

一個框架用SolidWorks畫法一個框架用SolidWorks畫法

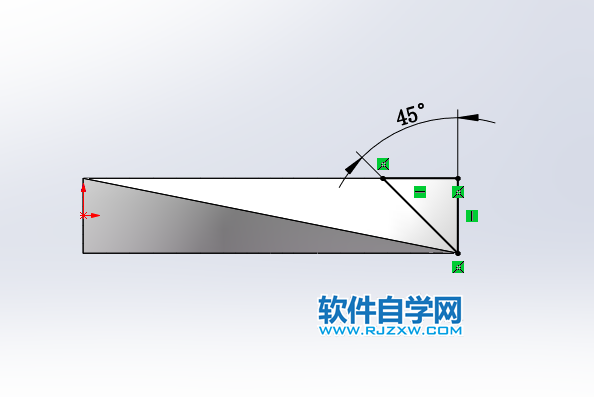

8.在【右視基準面】畫草圖。

一個框架用SolidWorks畫法

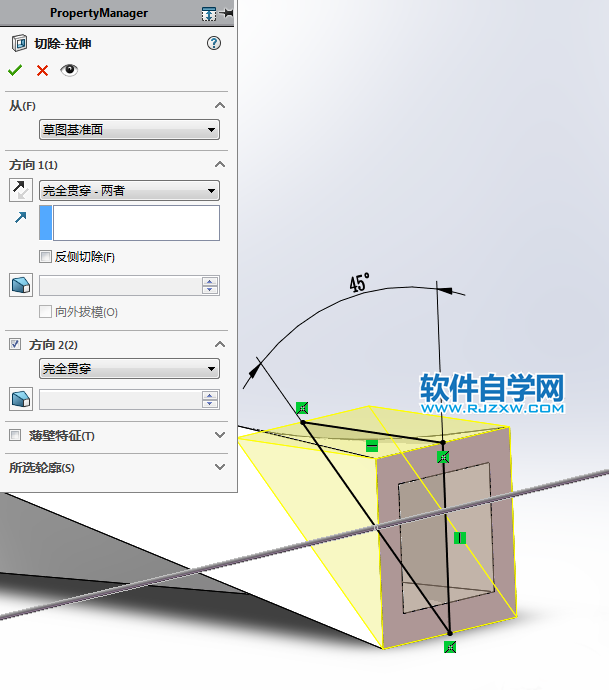

9.【拉伸切除】完全貫穿兩者。

一個框架用SolidWorks畫法

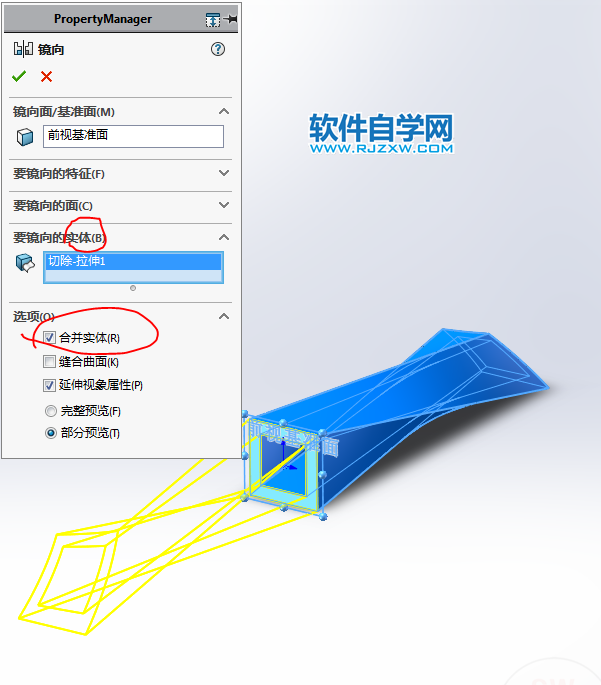

10.【鏡像】實體,勾選:合并結果。

一個框架用SolidWorks畫法

11.在【前視基準面】畫一個直線。

一個框架用SolidWorks畫法

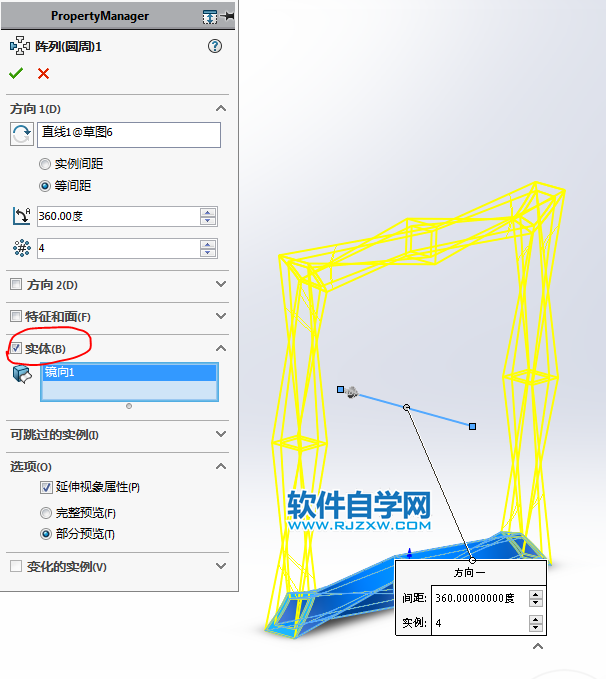

12.【圓周陣列】實體:4個 。

一個框架用SolidWorks畫法

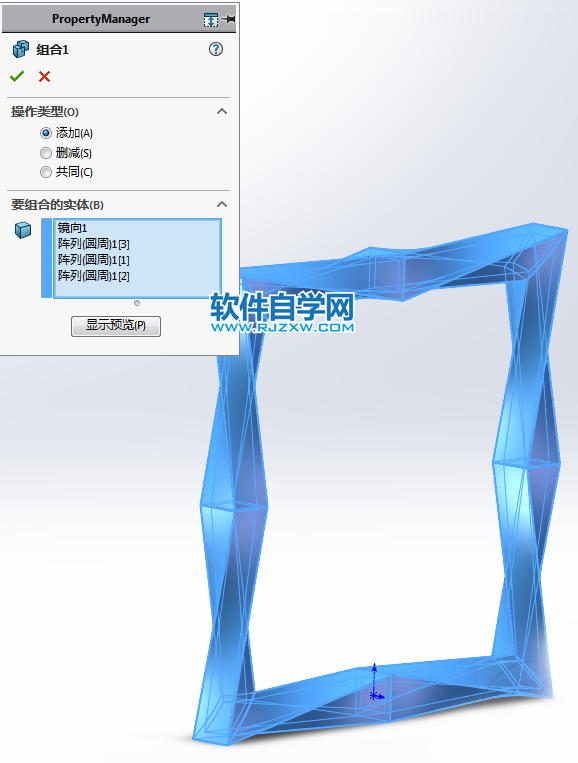

13.【組合】。

一個框架用SolidWorks畫法

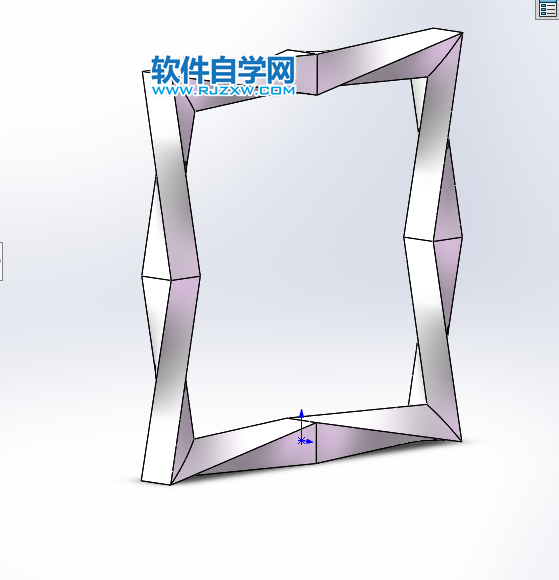

14.完成。

一個框架用SolidWorks畫法以上就是一個框架用SolidWorks畫法,希望大家喜歡,請繼續關注好吧啦網。
