下面給大家介紹的是SolidWorks畫不燙手的水杯，具體畫法如下，希望能幫助到大家！

SolidWorks畫不燙手的水杯的建模過程

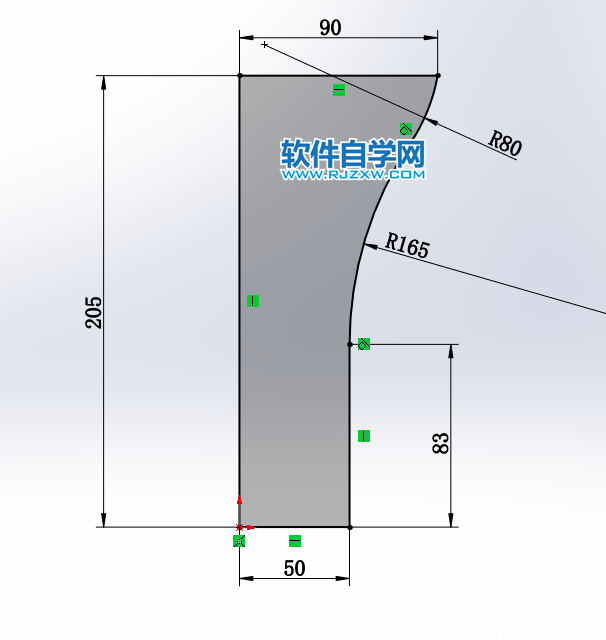

1.在【前視基準面】畫草圖。

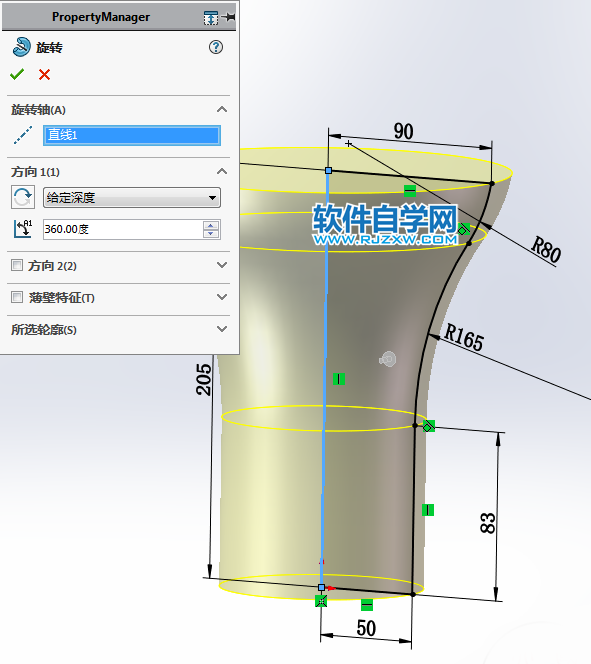

2.【旋轉】。

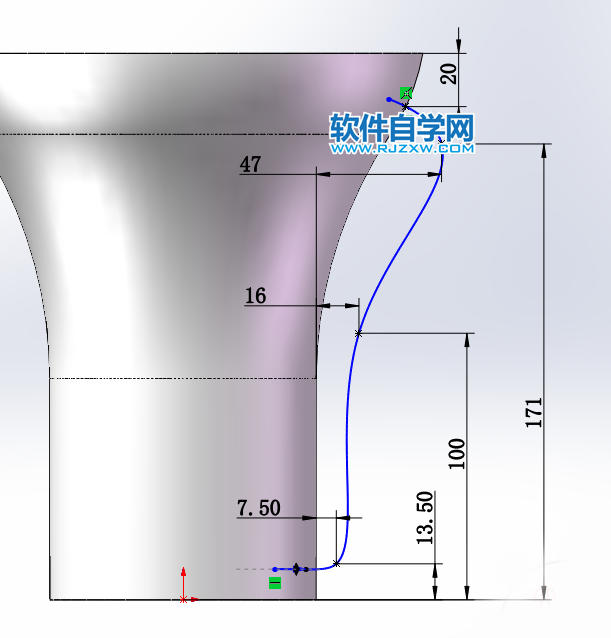

3.在【前視基準面】畫樣條曲線。

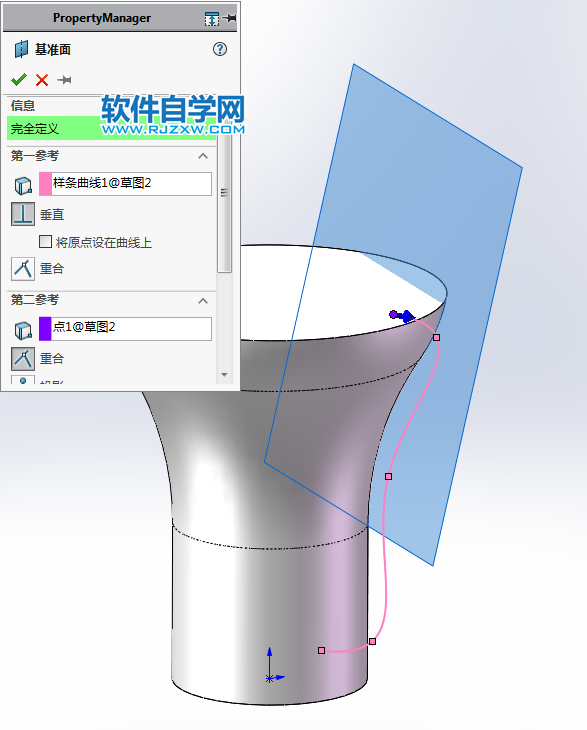

4.【基準面】參考：曲線和端點。

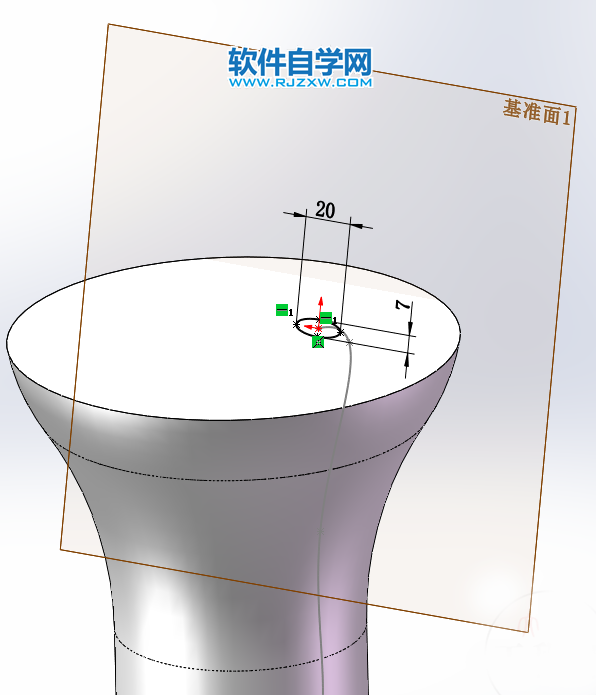

5.在【基準面1】上畫橢圓。

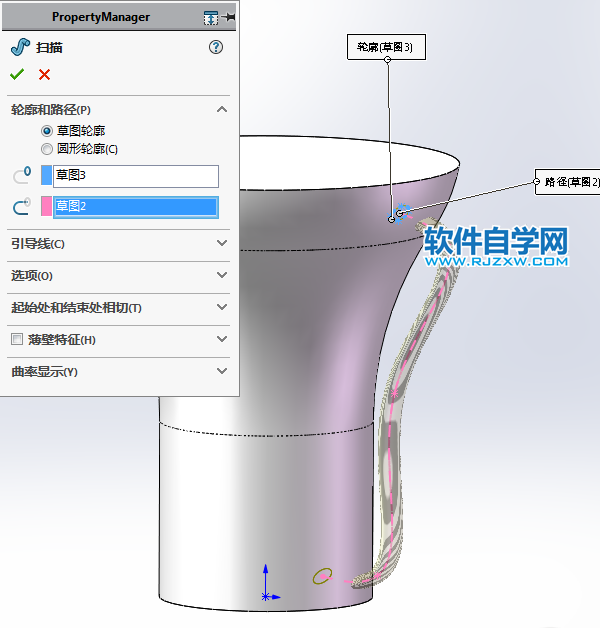

6.【掃描】。

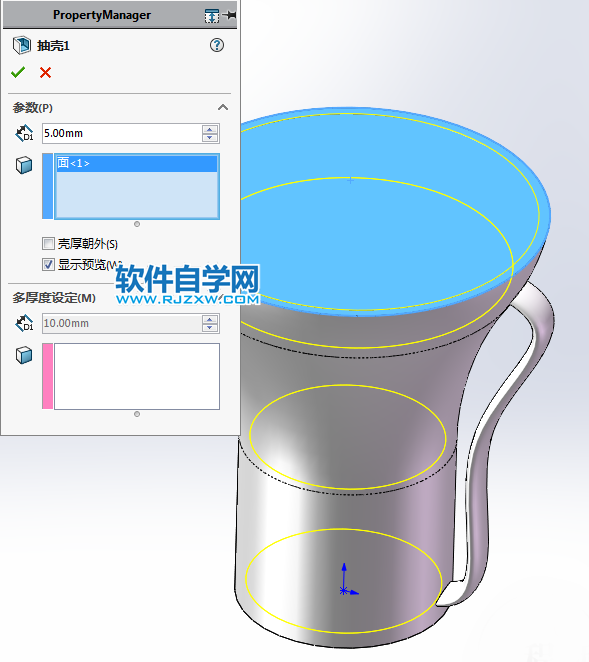

7.【抽殼】厚度：5 。

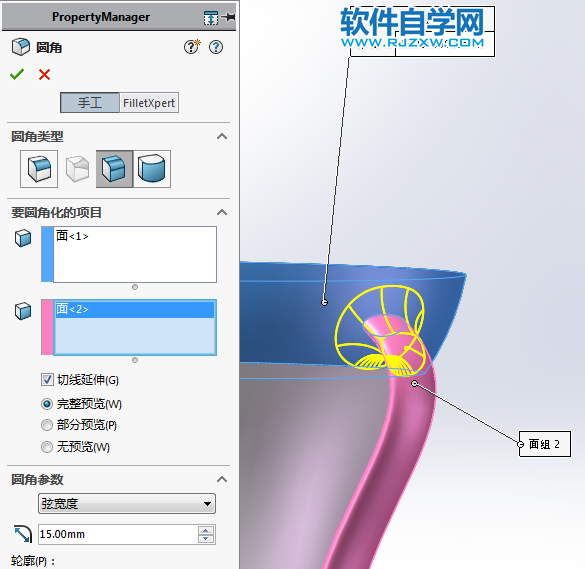

8.【圓角】面圓角，弦寬度：15 。

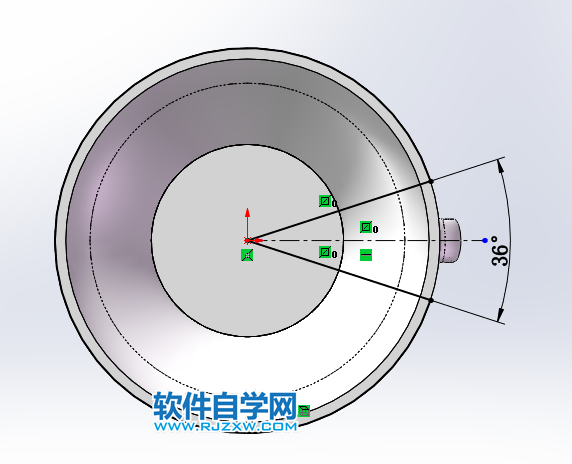

9.在【上視基準面】畫草圖。

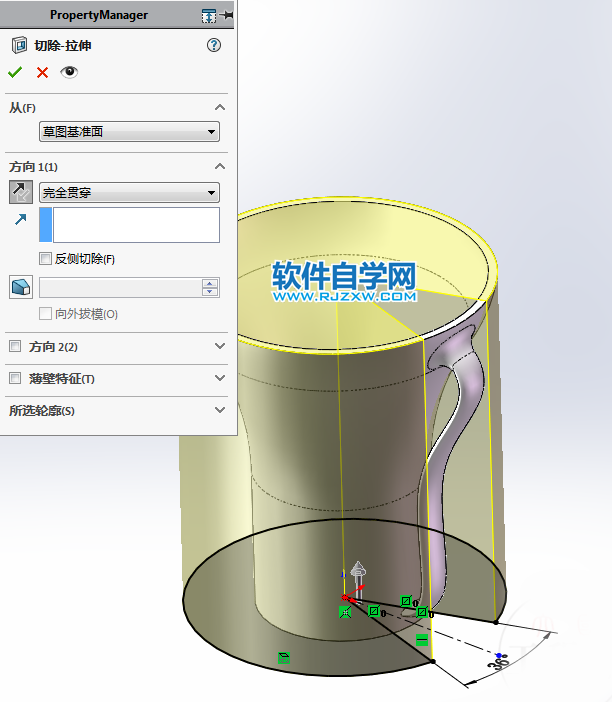

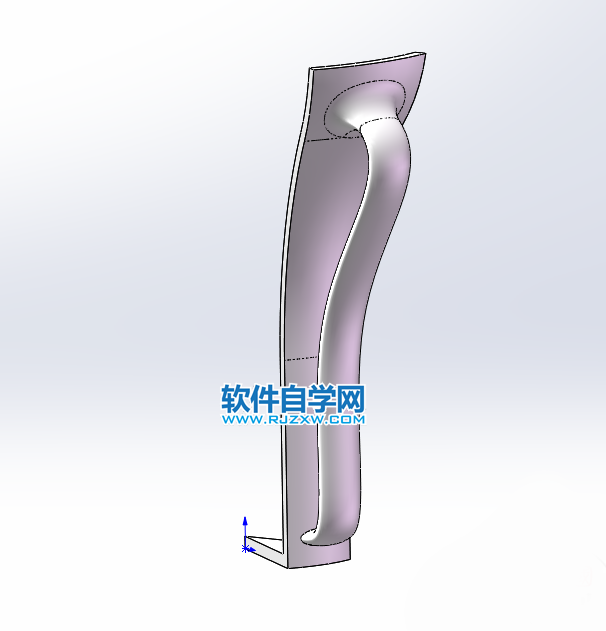

10.【拉伸相切】完全貫穿。

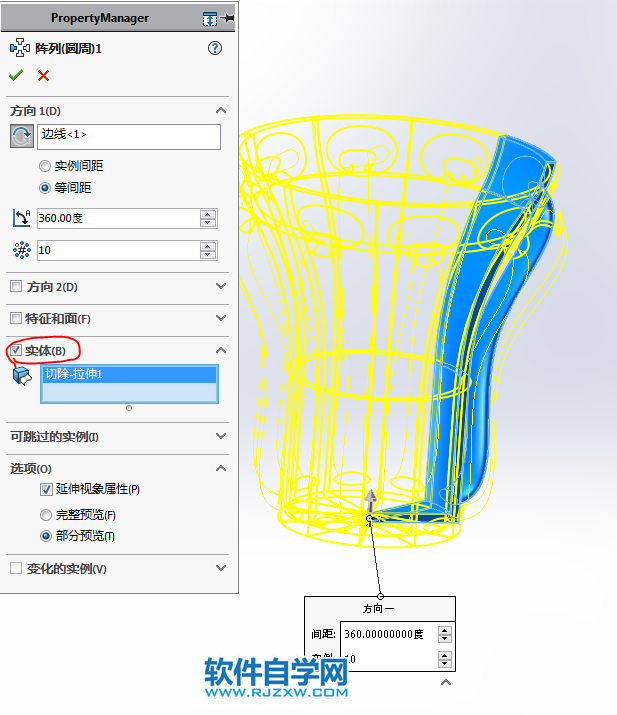

11.【圓周陣列】實體，數量：10個。

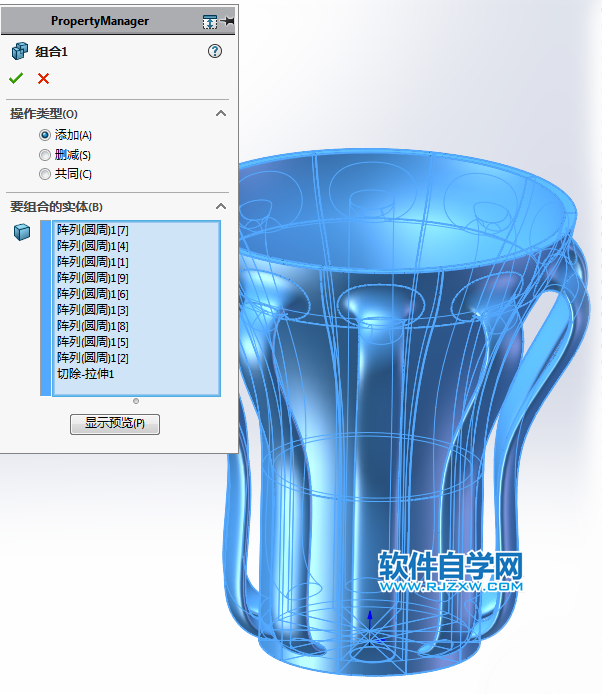

12.【組合】。（之所以切除之后再陣列，是因?yàn)槊鎴A角無法陣列）

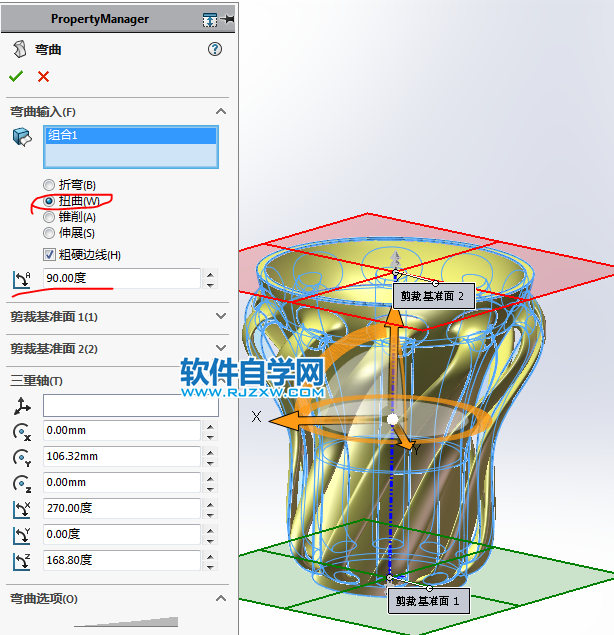

13.【彎曲】扭轉：90度。

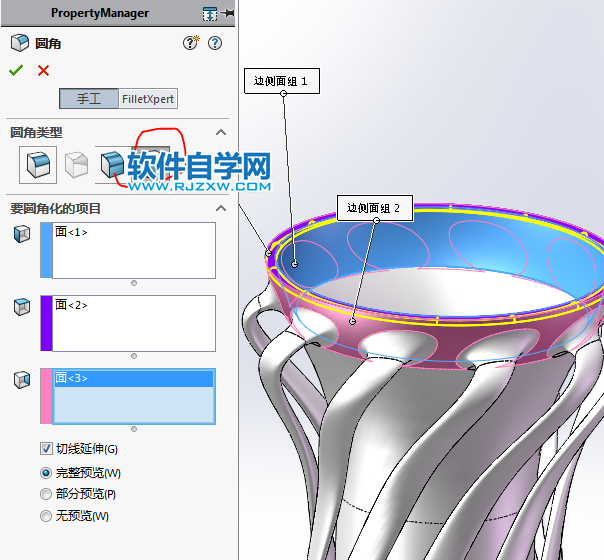

14.【圓角】完全圓角。

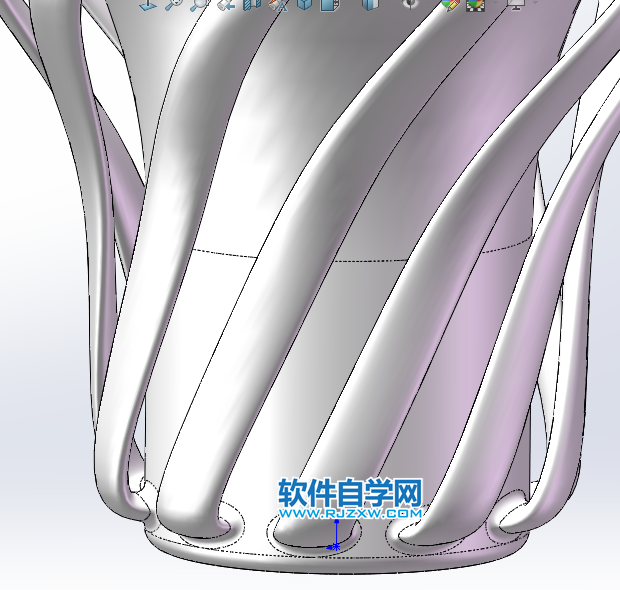

15.給底部和根部也添加圓，半徑：5 。

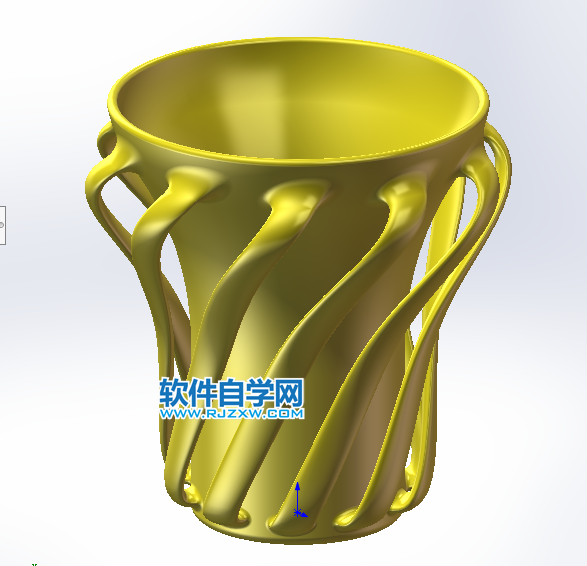

16.完成。

以上就是SolidWorks畫不燙手的水杯，希望大家喜歡，請繼續關注好吧啦網。
