內容概述

本系列“vue項目中使用bpmn-xxxx”分為七篇，均為自己使用過程中用到的實例，手工原創，目前陸續更新中。主要包括vue項目中bpmn使用實例、應用技巧、基本知識點總結和需要注意事項，具有一定的參考價值，需要的朋友可以參考一下。如果轉載或通過爬蟲直接爬的，格式特別丑，請來原創看：我是作者原文

前情提要

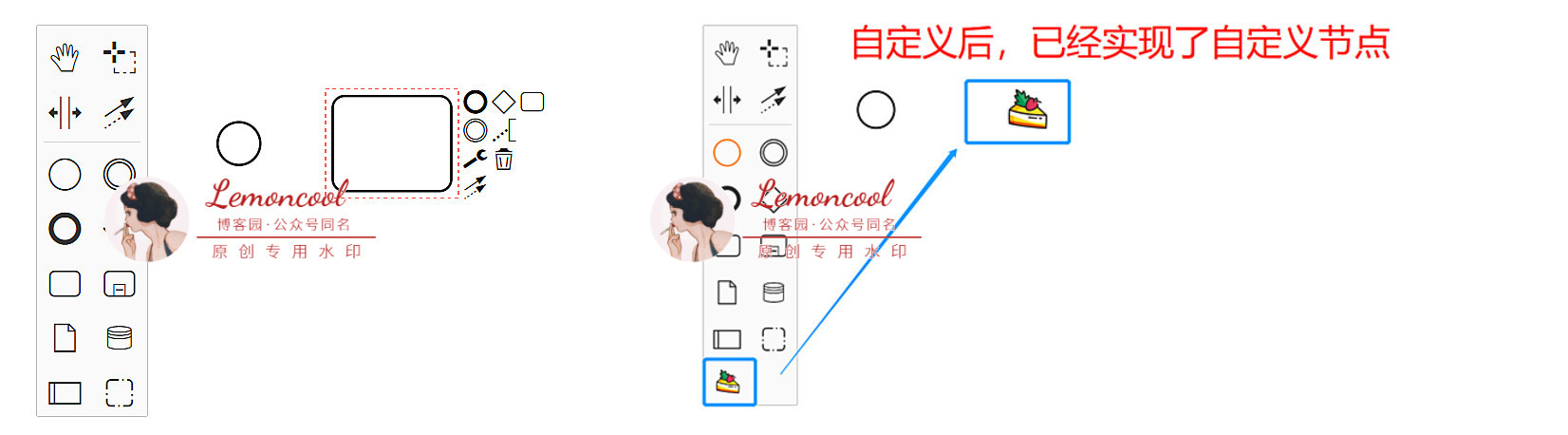

經過前四篇的學習，我們能夠?qū)崿F(xiàn)bpmn基本繪圖、預覽、為節點加事件加顏色等效果，這一篇我們來說，如何自定義左側工具欄（platter），首先看一下自定義前后效果圖對比：

我們本次要實現的目標：基于左側platter原有元素類型，創建出一個新的自定義節點。暫且叫它“草莓蛋糕”節點，類型是 bpmn:Task,樣式我們自己找一個好看的小草莓蛋糕圖案。所以，開動吧~首先新建一個“customPalette”文件夾，里面放我們今天所有自定義的文件。

步驟1：建立platter類函數，命名為CustomPalette.js

export default class CustomPalette { constructor(create, elementFactory, palette) { this.create = create; this.elementFactory = elementFactory; palette.registerProvider(this); } // 這個是繪制palette的核心，函數名不要變 getPaletteEntries() { const elementFactory = this.elementFactory; const create = this.create; function dragEventFactory(type) { return function (event) { const taskShape = elementFactory.create(’shape’, { type: type }); create.start(event, taskShape); }; } return { ’create.cake’: { title: ’我是自定義節點-草莓蛋糕’, // 鼠標懸浮到節點上顯示的文字 className: ’icon-custom bpmn-icon-cake’, // 樣式名 action: { // 操作該節點時會觸發的事件，此時只注冊一個拖動事件即可，否則拖動時沒有效果 dragstart: dragEventFactory(’bpmn:Task’) } } }; }}CustomPalette.$inject = [ ’create’, ’elementFactory’, ’palette’];

此時，我們已經注冊好了一個名稱為“create.cake”的節點，拖動它時，畫布中會出現一個'bpmn:Task'類型的節點，此時需要將該文件導出并在頁面中引入，否則沒有效果。

步驟2：在CustomPalette.js同級，建立一個index.js文件將其導出

import CustomPalette from ’./CustomPalette’;export default { __init__: [’customPalette’] customPalette: [’type’, CustomPalette],};

步驟3：頁面中（index.vue）引入index.js

import customModule from ’./customPalette’;export default { mounted() { this.containerEl = document.getElementById(’container’); this.bpmnModeler = new BpmnModeler({ additionalModules: [ customModule ] });}

步驟4：為節點定義樣式

新建一個customPalette.scss文件，在該文件同級放一張“cake.png”的圖片，作為節點的背景圖寫入。背景圖引入的話，貌似只支持.png格式，親測：jpg報錯

.bpmn-icon-cake { background-image: url(’./cake.png’);} .icon-custom { background-size: 65%; background-repeat: no-repeat; background-position: center center;}

并且在main.js中引入，注意，一定要在main.js中全局引入，否則不生效。

import ’customPalette/customPalette.scss’;

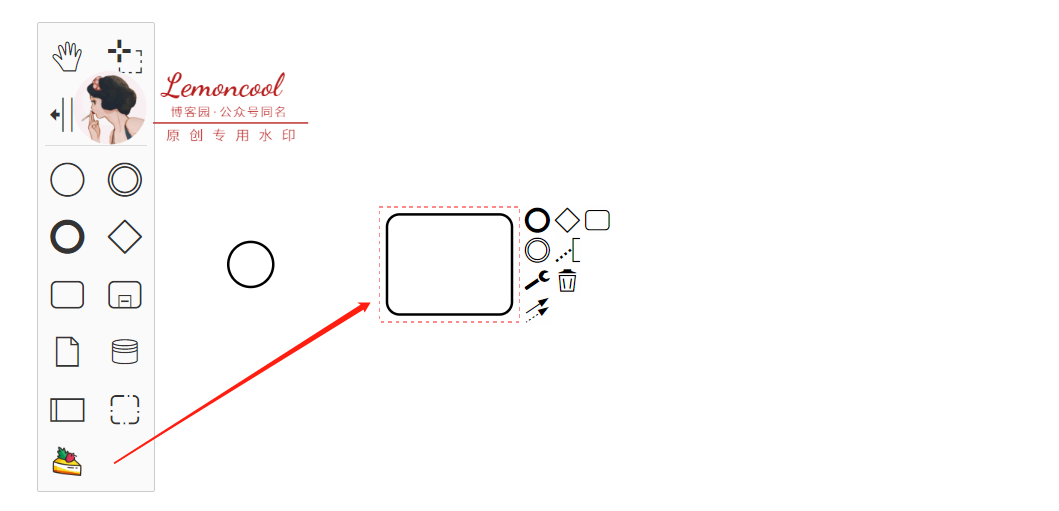

此時，我們便可以在左側工具欄中看到自定義的“草莓蛋糕”節點了，但是此時拖動該節點，右側只會產生一個“bpmn:Task”的節點，只有一個框框。

我們希望的是，拖動后畫布中也顯示自定義圖標，所以我們進行下一步：自定義渲染

步驟5：畫布渲染自定義節點

此時需要我們新建一個 CustomRenderer.js文件，作用：自定義 renderer。因為我們是在bpmn原有的元素“bpmn:Task”基礎上進行修改，所以我們需要對將BaseRenderer進行繼承。

import BaseRenderer from ’diagram-js/lib/draw/BaseRenderer’; // 引入默認的renderer const HIGH_PRIORITY = 1500; // 最高優先級 export default class CustomRenderer extends BaseRenderer { // 繼承BaseRenderer constructor(eventBus, bpmnRenderer) { super(eventBus, HIGH_PRIORITY); this.bpmnRenderer = bpmnRenderer; } canRender(element) { return !element.labelTarget; } drawShape(parentNode, element) { const shape = this.bpmnRenderer.drawShape(parentNode, element); return shape; } getShapePath(shape) { return this.bpmnRenderer.getShapePath(shape); }} CustomRenderer.$inject = [’eventBus’, ’bpmnRenderer’];

此時， CustomRenderer.js文件大概結構完成了，注意：HIGH_PRIORITY變量和canRender不可以刪掉，否則會有問題。重頭戲是里面的drawShape函數。

步驟6：書寫drawShape函數

我們在CustomRenderer.js同級建立一個util文件，記錄自定義類型節點的一些屬性。

import cake from ’./cake.png’;// 自定義元素的類型，此時我們只需要自定義一種節點，所以數組只有一個元素const customElements = [’bpmn:Task’]; const customConfig = { // 自定義元素的配置 cake: { url: cake, attr: {x: 0, y: 0, width: 50, height: 50} }}; export {customElements, customConfig};

現在我們來書寫drawShape函數

import { customElements, customConfig } from ’./util’;import { append as svgAppend, create as svgCreate } from ’tiny-svg’;...drawShape(parentNode, element) { const type = element.type; // 獲取到類型 // 所有節點都會走這個函數，所以此時只限制，需要自定義的才去自定義，否則仍顯示bpmn默認圖標 if (customElements.includes(type)) { const {url, attr} = customConfig[’cake’]; const customIcon = svgCreate(’image’, {...attr, href: url}); element[’width’] = attr.width; element[’height’] = attr.height; svgAppend(parentNode, customIcon); return customIcon; } const shape = this.bpmnRenderer.drawShape(parentNode, element); return shape;}

步驟7: 導出并使用CustomRenderer

修改之前導出CustomPalette的index.js文件

import CustomPalette from ’./CustomPalette’;import CustomRenderer from ’./CustomRenderer’; export default { __init__: [’customPalette’, ’customRenderer’], customPalette: [’type’, CustomPalette], customRenderer: [’type’, CustomRenderer]};

注意：此時__init__內的屬性名都不可以改，不要問為什么，因為改了報錯。

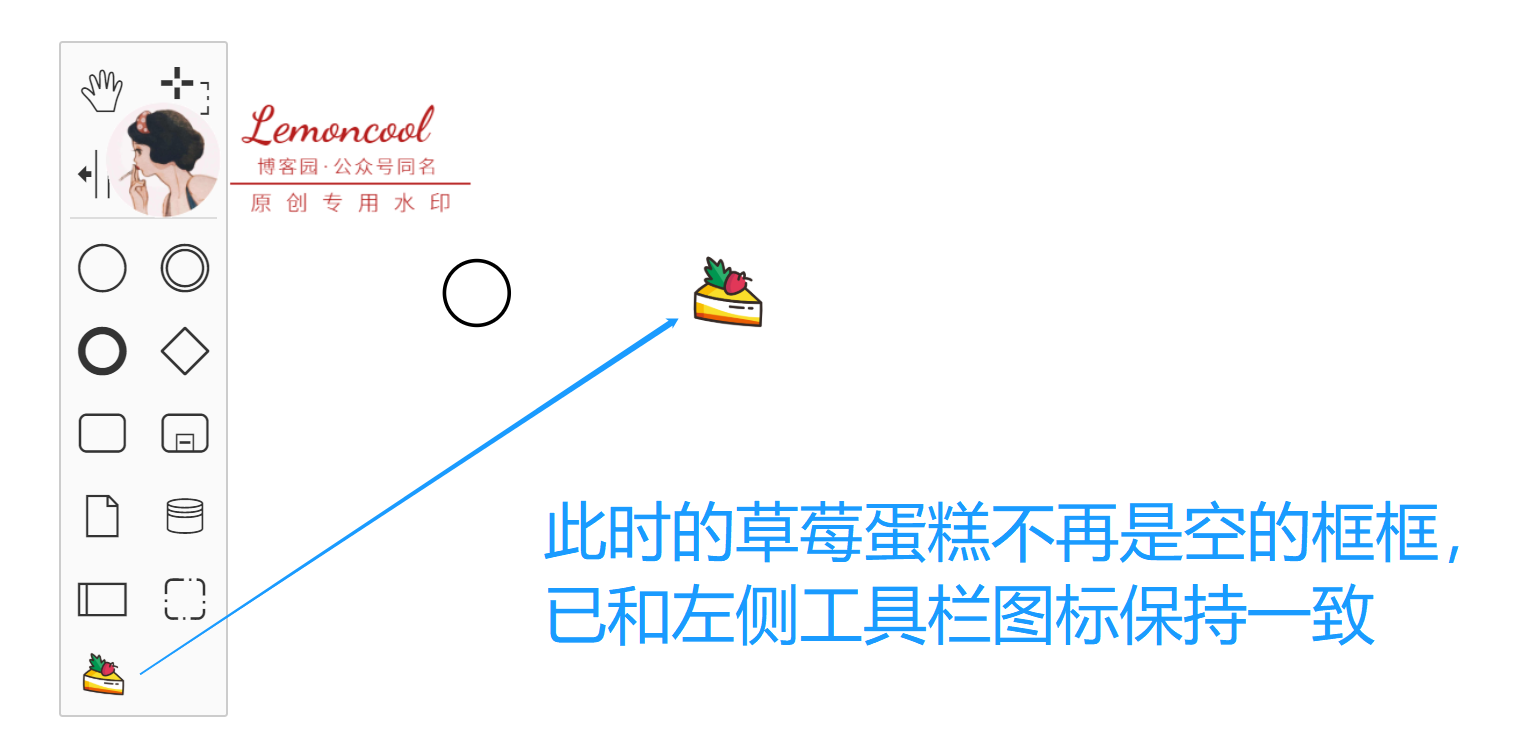

步驟3中已經將該index.js引入到了頁面中，此時無需再次引入，此時我們來看看效果。

后續

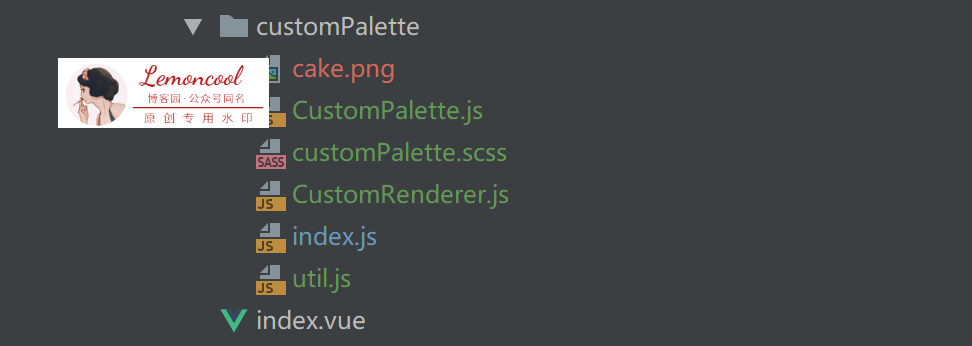

項目目錄：index.vue是畫布主頁面，同級customPalette文件夾下共有6個文件，結構如下：
